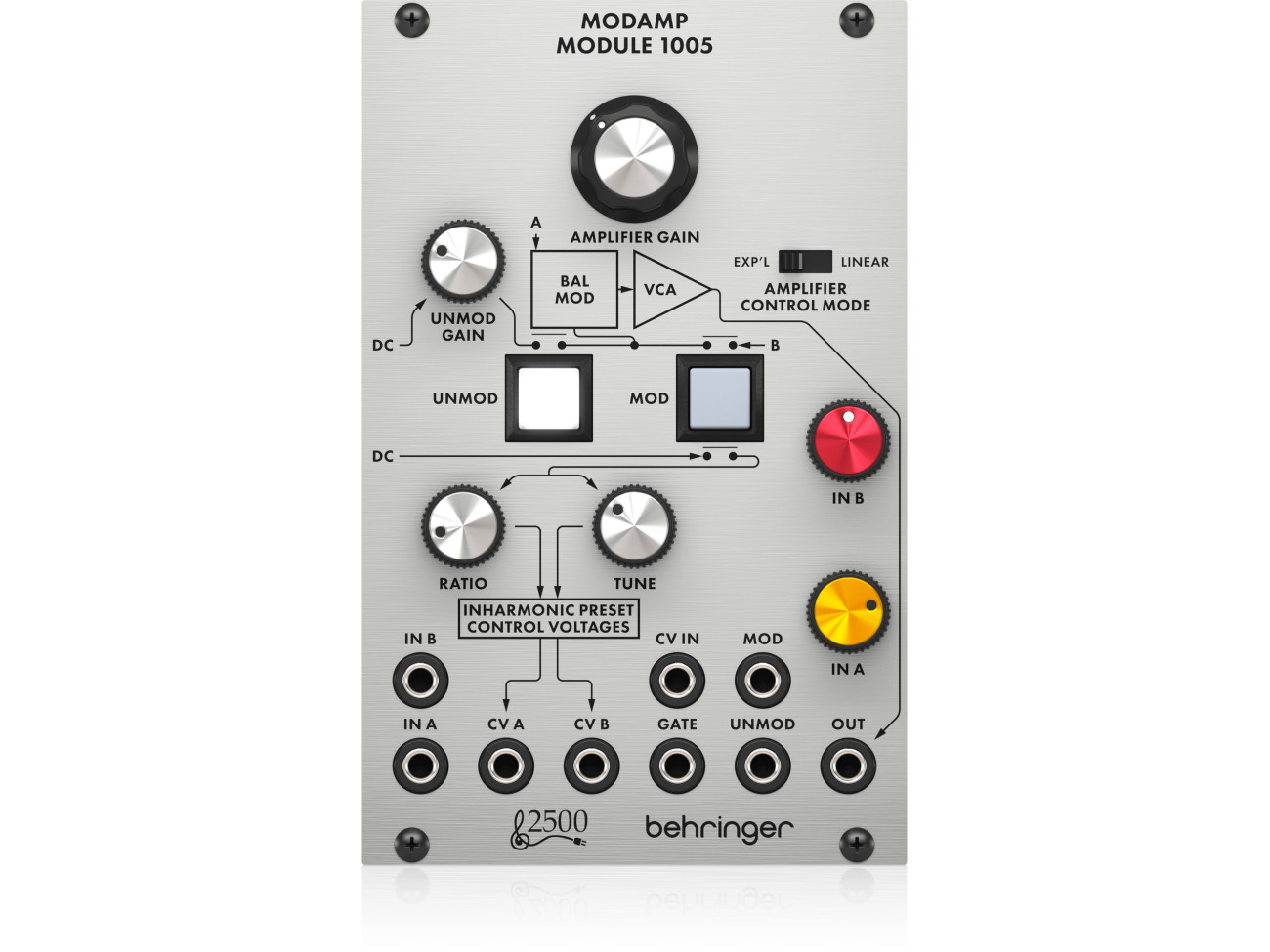

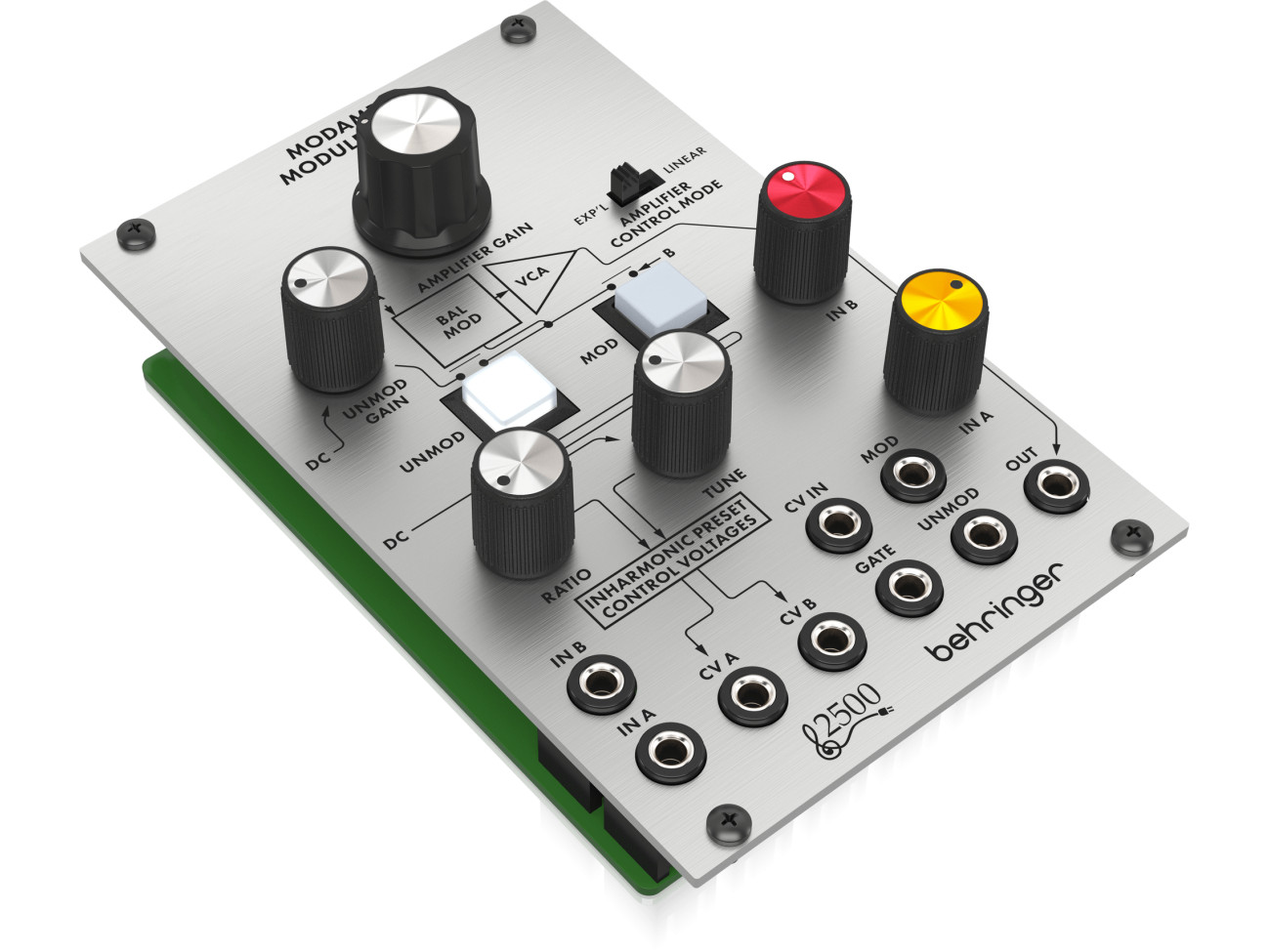

BEHRINGER 1005 MODAMP MODULE MODUŁ SYNTEZATORA MODULARNEGO SERII 2500

Behringer MODAMP MODULE 1005 - legendarny ring modulator i moduł VCA serii 2500 eurorack.

Główne cechy:

• Klasyczny analogowy moduł 1005 ModAmp z lat 70-tych
• Autentyczne odwzorowanie klasycznych obwodów z serii „2500”
• Składa się z dyskretnego symetrycznego modulatora i VCA
• Symetryczny modulator przyjmuje 2 sygnały wejściowe (DC do 20 kHz) i generuje sygnał wyjściowy będący zwielokrotnieniem tych dwóch sygnałów
• Tworzy złożone przebiegi z wewnętrznymi podtekstami harmonicznymi
• 2 precyzyjne wyjścia napięciowe sterują częstotliwością VCO, które są standardowo podłączone
• Modulacja jest aktywowana przez podświetlane przyciski Mod i Unmod
• W trybie Unmod sygnał na wejściu A przechodzi na wyjście bez żadnej modulacji, a poziom jest ustawiany za pomocą potencjometru Unmod Gain
• Modulacje można włączać i wyłączać za pomocą sygnałów wyzwalających lub bramek, które można podłączyć do modułu
• VCA przyjmuje sygnał wyjściowy z modulatora i modyfikuje poziom sygnału wyjściowego zgodnie z sumą regulacji wzmocnienia i zewnętrznych napięć sterujących
• 2 zewnętrzne sygnały sterujące VCA można tłumić za pomocą elementów sterujących na panelu przednim
• 2 tryby pracy VCA do wyboru, wykładniczy i liniowy
• Dane techniczne Eurorack: 16 HP, XX mA +12 V, XX mA -12 V.

Specyfikacja:

Wejścia

• Wejścia A/B
  2x3,5mm gniazda TS, sprzężone DC
  Impedancja 50 kΩ, niesymetryczne
  Maksymalny poziom wejściowy 10V p-p
• Bramka
  1 x 3,5mm gniazdo TS, sprzężone DC
  Impedancja 80 kΩ, niesymetryczne
  Maksymalny poziom wejściowy +12V
  Minimalny próg załączania +4V
• Mod/Unmod
  2 x 3,5mm gniazdo TS, sprzężone DC
  Impedancja 50 kΩ, niesymetryczne
  Maksymalny poziom wejściowy +12V
  Minimalny próg załączania +4V
• CV
  1 x 3,5mm gniazdo TS, sprzężone DC
  Impedancja 100 kΩ, niesymetryczne
  Maksymalny poziom wejściowy ± 10 V

Wyjścia

• Wyjście
  1 x 3,5mm gniazdo TS, sprzężone DC
  Impedancja 1 kΩ, niesymetryczne
  Maksymalny poziom wyjściowy 10V p-p
• Wyjścia CV A/B
  2 x 3,5mm gniazdo TS, sprzężone DC
  Impedancja 400 Ω, niesymetryczne
  Maksymalny poziom wyjściowy CV A ± 3 V
  Maksymalny poziom wyjściowy CV B ± 6 V

Panel kontrolny

• Wzmocnienie wzmacniacza -∞ do 0
• Unmod Gain -∞ do 0
• Tryb sterowania wzmacniaczem przełącznik suwakowy wykładniczy/liniowy
• Unmod/mod 2 przyciski
• Wejścia A/B -∞ do 0
• Ratio ± 3 V @ tylko wyjście CV B.
• Tune ± 3 V @ wyjścia CV A i CV B

Zasilanie

• Zasilanie eurorack
• Zużycie energii 60 mA(+12V), 45 mA(-12V)

Fizyczne

• Zakres temperatur pracy 5 ° C do 40 ° C (41 ° F do 104 ° F)
• Wymiary 43 x 81 x 129 mm
• Jednostki rack 16HP
• Waga 0,16 kg
