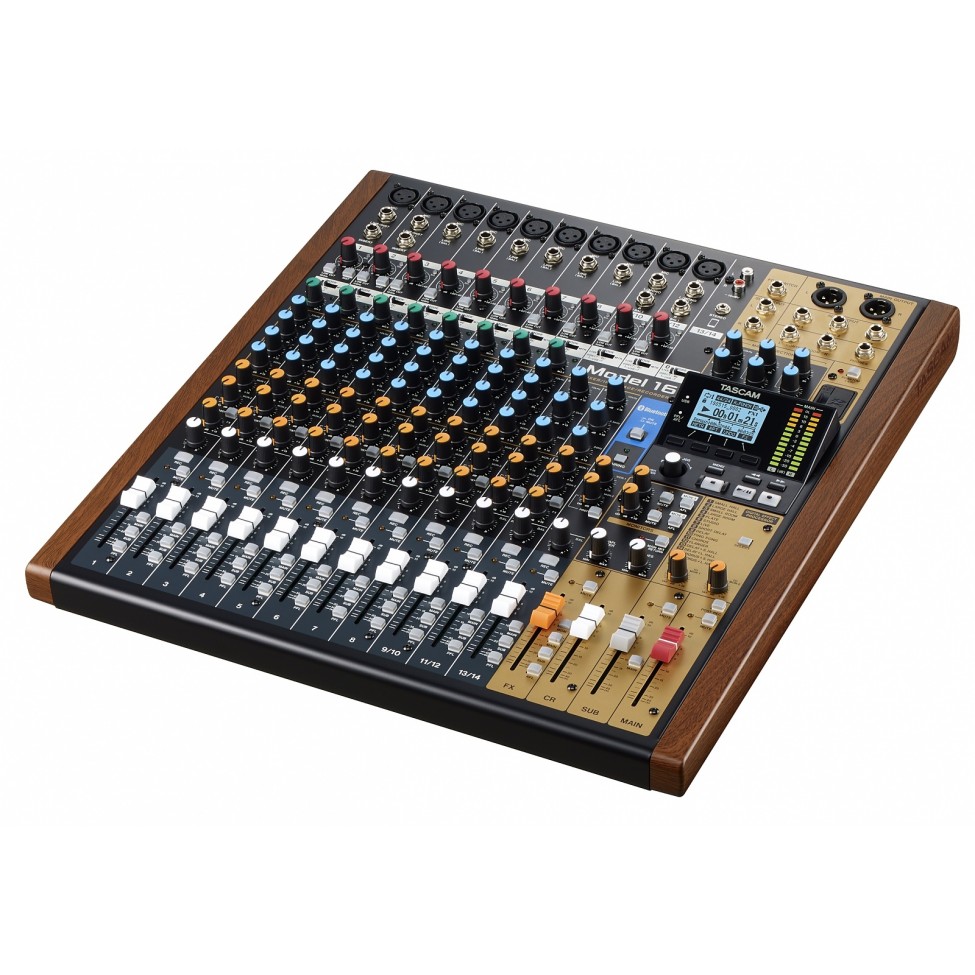

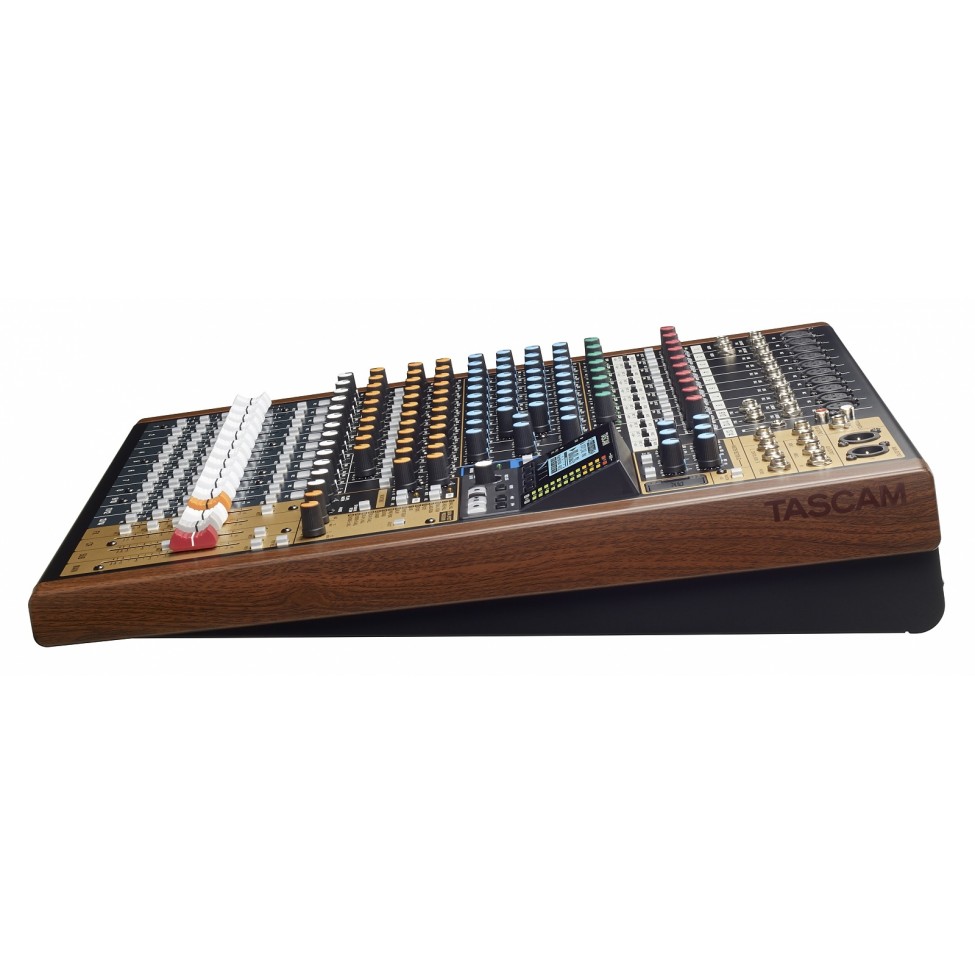

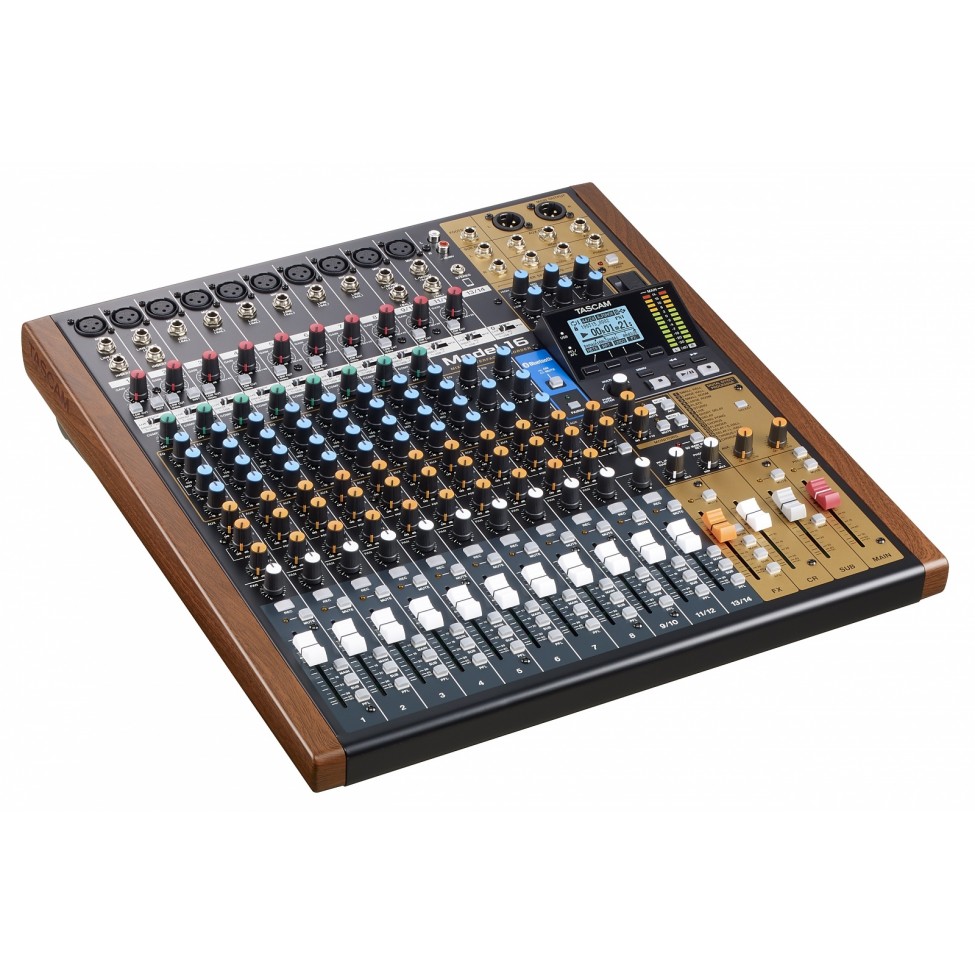

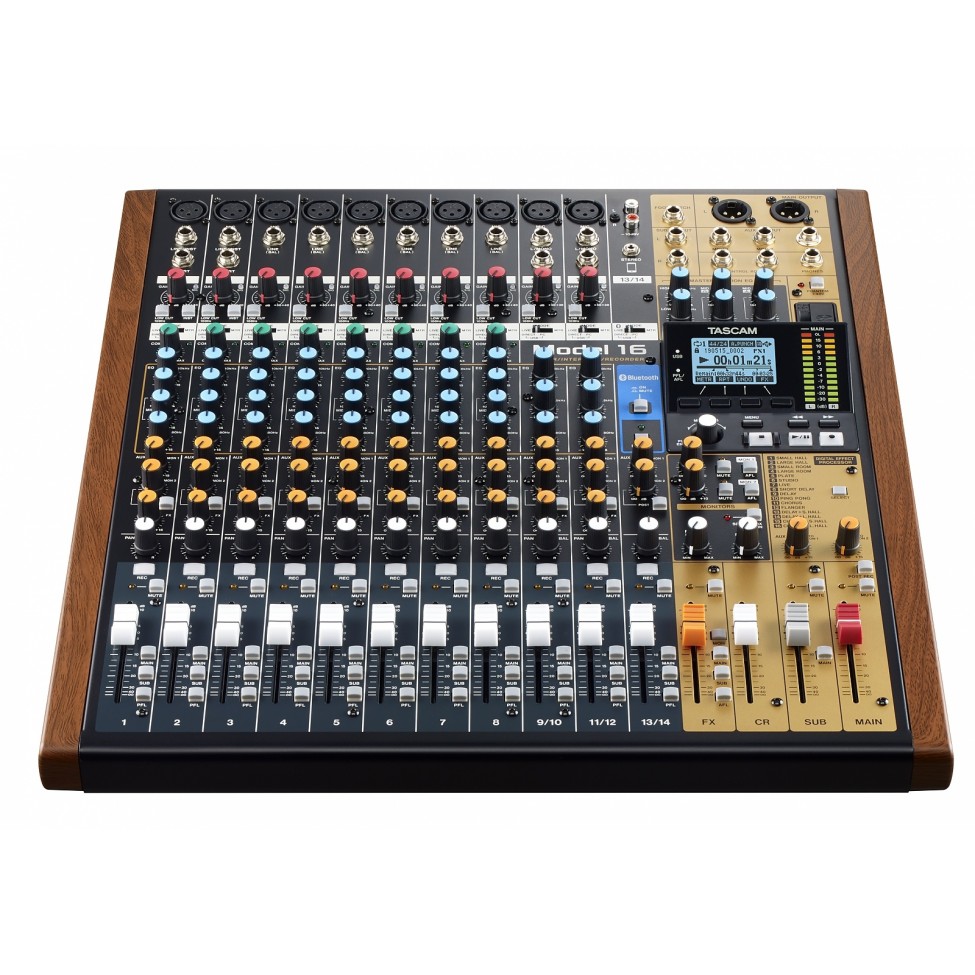

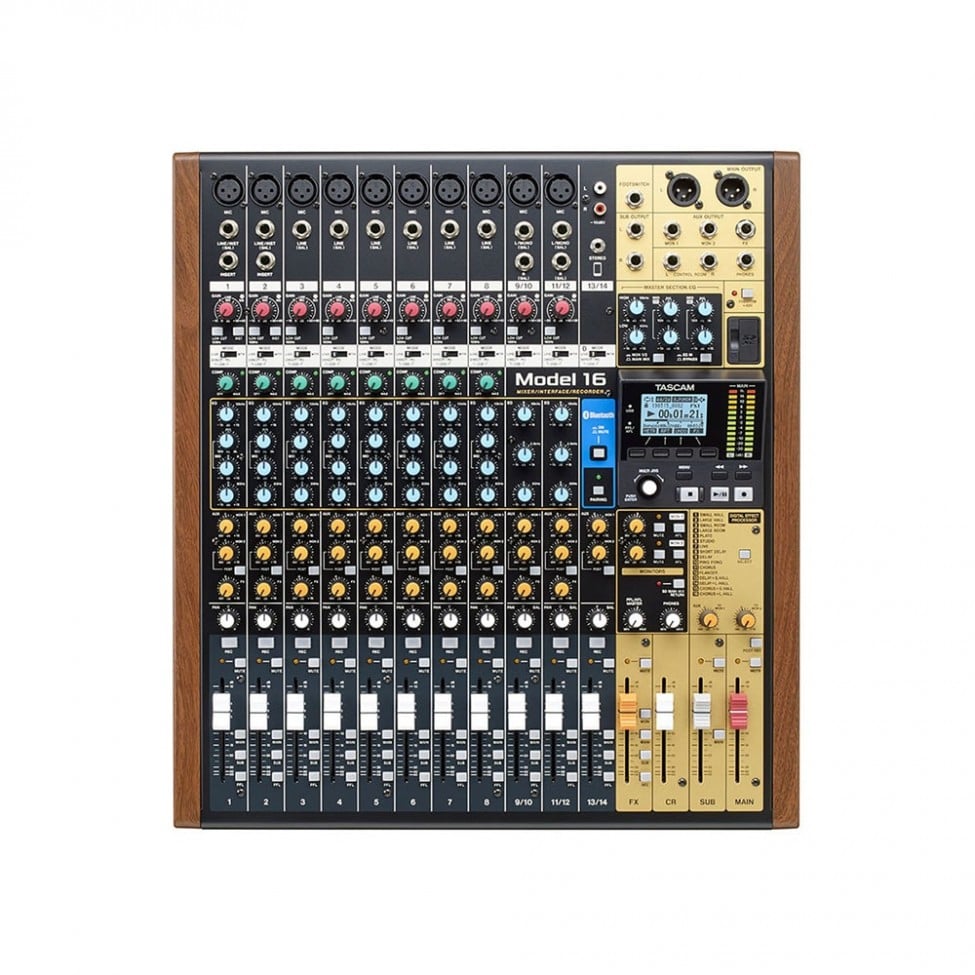

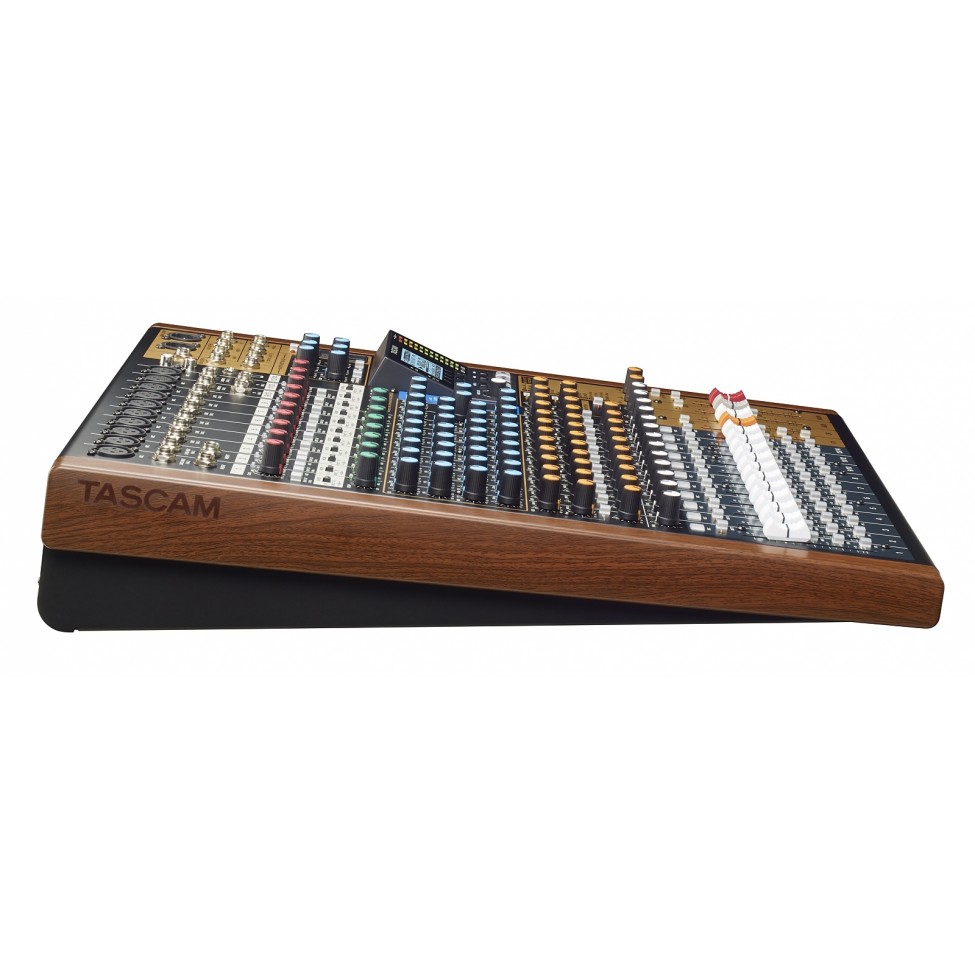

TASCAM MODEL 16 -14 kanałowy mikser z 16-ścieżkowym rejestratorem

Mikser analogowy, wielościeżkowy rejestrator cyfrowy i interfejs audio w jednym

Uniwersalny mikser Tascam Model 16 przenosi zaawansowane funkcje nagrywania i miksowania z flagowego Model 24 na nowy, przystępny cenowo, poziom, tworząc w pełni funkcjonalny kompaktowy mikser, który łączy ciepło analogowe z cyfrowymi możliwościami. Model 16 to idealne rozwiązanie do miksowania małych występów na żywo, do nagrywania i do środowisk produkcyjnych, z wielościeżkowym rejestratorem, interfejsem audio USB, efektami, wszechstronnymi możliwościami miksowania i routingu oraz bezprzewodową łącznością Bluetooth.

14 wejść dających pełną elastyczność

14 łatwo dostępnych wejść na panelu górnym zapewnia przystępne podłączenie mikrofonów, instrumentów i innych źródeł audio. Możesz podłączyć do 10 mikrofonów, 14 sygnałów liniowych lub dwa instrumenty aby miksować lub nagrywać na żywo. Posiada również kanał stereo z obsługą Bluetooth 5.0 do bezprzewodowego przesyłania audio. Kanał ten ma również złącza RCA oraz mini jack stereo do bezpośredniego podłączenia odtwarzacza CD lub przenośnego urządzenia odtwarzającego.

Nieskazitelna jakość dźwięku

Wejścia mikrofonowe 1 do 8 dostarczają nieskazitelną jakość dźwięku, wyposażone w technologię Tascam Ultra-HDDA (High Definition Discrete Architecture) dla czystego i naturalnego brzmienia z ultra-niskim poziomem szumów.

Profesjonalne funkcje kontroli kanałów

Czułe pokrętło Gain pozwala na precyzyjną regulację poziomu wejściowego dla każdego kanału. Filtr górnoprzepustowy włączany przyciskiem oraz trójpozycyjny przełącznik wejścia (Live/PC/MTR) ułatwiają szybką i łatwą kontrolę nad sygnałami źródłowymi. Wejścia 1–8 posiadają również jednopokrętłowy kompresor oraz 3-pasmowy korektor z parametrycznym środkiem.

Maksimum możliwości routingu i monitoringu

Trzy szyny Aux (Monitor 1, Monitor 2 (pre/post) i Efekty) i PFL (Pre Fader Listen) dopełniają profesjonalne opcje routingu Model 16. Sub-grupa zapewnia dodatkową parę wyjść liniowych stereo, które mogą być użyte np. do podłączenia dodatkowego wzmacniacza.

Trzy wyjścia Aux pozwalają na skierowanie sygnałów audio do monitorów scenicznych, lub do zewnętrznych urządzeń, takich jak efekty, procesory sygnałowe czy miksery słuchawkowe. Dodatkowe wyjście Control Room z indywidualnym tłumikiem może być użyte do podłączenia pary aktywnych monitorów studyjnych.

Wbudowany potężny, 16-ścieżkowy, cyfrowy rejestrator

Sekcja wielościeżkowa Model 16, zawiera potężny wewnętrzny rejestrator 16-ścieżkowy, mogący nagrać 14 sygnałów wejściowych i główny miks stereo równocześnie, na kartę SD, w nieskazitelnej jakości 48-kHz/24-bit. Nagraj co tylko chcesz, od występów na żywo po próby, wydarzenia, słowo mówione czy spotkania. Możesz również łatwo i szybko wykonać nadpisywanie, wklejanie, wycinanie. Do wykonywania operacji bez użycia rąk, lub obsługi wybranych funkcji, możesz użyć opcjonalnego przełącznika nożnego.

Nagrane ścieżki mogą być natychmiast zmiksowane, zmasterowane lub wyeksportowane do komputera w celu późniejszej edycji, formatowania i publikacji.

Wysokiej jakości wbudowany interfejs audio

Wbudowany interfejs audio USB z 16 wejściami i 14 wyjściami, przesyła dźwięk z częstotliwością próbkowania 48 kHz i rozdzielczością 24-bit do nagrywania lub odtwarzania zewnętrznym programem DAW (Digital Audio Workstation). Nowej generacji sterowniki Tascam pozwalają na zminimalizowanie rozmiaru buforu audio, który może być ustawiony zaledwie na 4 próbki. Skutkuje to ekstremalnie niską latencją i najwyższym poziomem wydajności przy nagraniach audio.

Wszechstronne możliwości wejść

Przy użyciu przełącznika trybu wejścia, można wybrać źródło wejściowe dla każdego kanału według potrzeb. Pozwala to na elastyczną konfigurację wejść i wybór gdzie część kanałów może obsługiwać wejścia na żywo, inne mogą odtwarzać ścieżki z wbudowanego rejestratora wielościeżkowego, a jeszcze inne z komputera poprzez USB. Wszystko w jednym czasie.

16 edytowalnych multi-efektów

Wszechstronna sekcja efektów Model 16, oferuje 16 edytowalnych multi-efektów, które można obsługiwać przełącznikiem nożnym, w tym reverb, delay, chorus, flanger i inne. Każdy z efektów pozwala na zmianę jednego parametru z poziomu menu. Wybrany efekt może być zmiksowany z głównym wyjściem stereo przy użyciu dedykowanego tłumika oraz może być przesłany do szyny monitorowej 1 i 2.

4-pasmowy korektor główny

Czteropasmowy korektor z dwoma (szerokie/wąskie Q) parametrycznymi środkami, może być wybrany, aby stworzyć perfekcyjny miks. Możesz przypisać ten korektor do wyjść głównych lub do monitorów 1/2.

Akcesoria opcjonalne

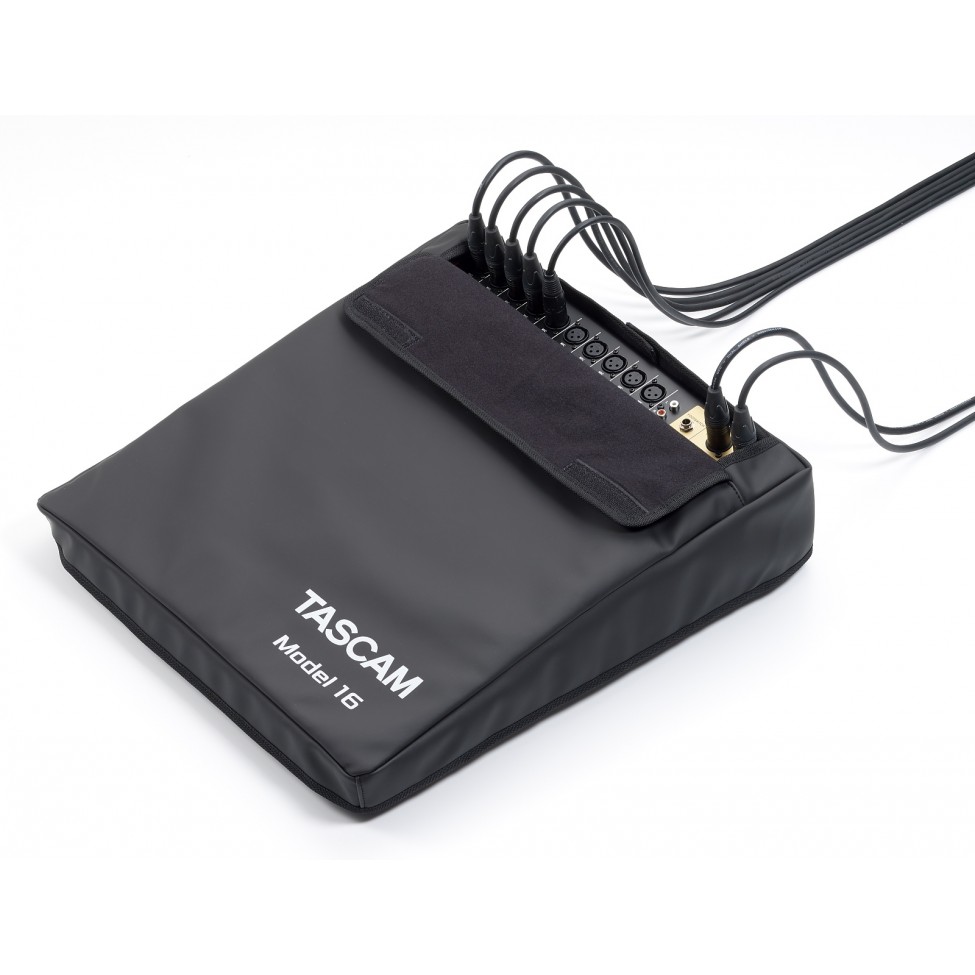

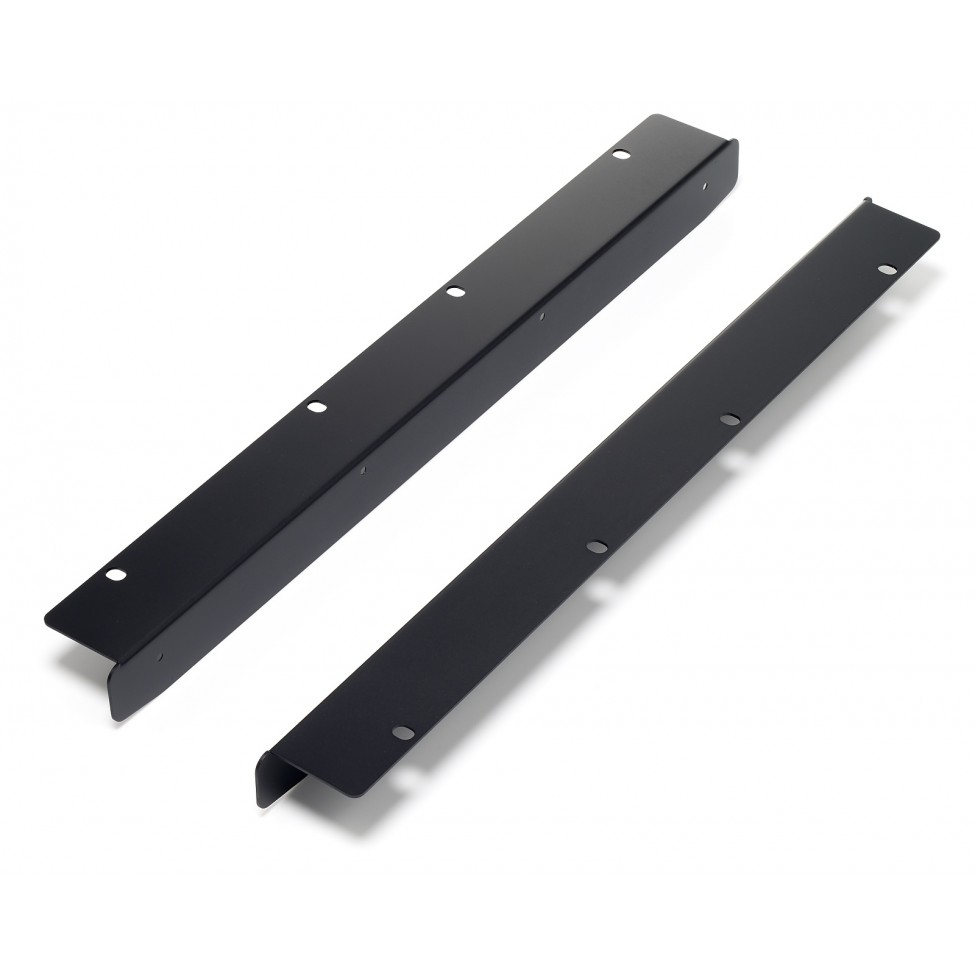

Możesz poszerzyć swoje możliwości nagrywania i miksowania z opcjonalnymi akcesoriami, takimi jak przełącznik nożny RC-1F, zestaw do montażu w racku AK-RM16, pokrowiec AK-DC16, mikrofony serii TM czy słuchawki TH-02.

Główne cechy w skrócie

14-kanałowy mikser analogowy z wbudowanym 16-ścieżkowym rejestratorem oraz interfejsem audio USB

Funkcje miksera

• 14 wejść analogowych
• 10 przedwzmacniaczy mikrofonowych TASCAM Ultra-HDDA z przełączanym zasilaniem phantom (48 V) na ośmiu kanałach mono i dwóch kanałach stereo
• 12 symetrycznych wejść liniowych (8 mono, 2 stereo)
• Jeden wielozadaniowy kanał stereo do połączenia urządzeń mobilnych poprzez Bluetooth, złącza RCA lub stereo mini-jack (CH 13/14)
• Złącza insert na wejściu kanałów 1 i 2
• Kanały 1 i 2 mogą być użyte z instrumentami o wysokiej impedancji, jak gitary elektryczne/basy
• Trzy wyjścia Aux (monitor 1 (pre fader), monitor 2 pre/post fader), efekty (post fader))
• Trzy wyjścia stereo z niezależnymi tłumikami (Main, Sub, Control Room)
• 1-pokrętłowy kompresor dla kanałów 1–8
• Przełączalny filtr górnoprzepustowy (100 Hz) dla ośmiu kanałów Mono i dwóch kanałów Stereo
• Przełączalne wyciszenie, routing Stereo/Sub i PFL na każdym kanale wejściowym
• 3-pasmowy korektor z parametrycznym środkiem dla ośmiu kanałów Mono oraz ze stałą częstotliwością środka dla kanałów stereo
• Pół-parametryczny korektor z dwoma zmiennymi zakresami środka (szeroki/wąski) dla wyjść stereo i sub
• Wbudowany odbiornik Bluetooth dla bezprzewodowego odtwarzania sygnału
• Wbudowany procesor efektów
• 16 typów efektów
• Może zostać użyty na wszystkich kanałach wejściowych, szynach monitorowych sub i głównej szynie stereo
• Możliwość włączenia/wyłączenia za pomocą opcjonalnego przełącznika nożnego (Tascam RC-1F)
• Tłumiki 60-mm dla każdego kanału
• 12-segmentowy miernik LED poziomu wyjściowego
• Symetryczne wyjścia XLR dla głównej szyny stereo
• Symetryczne wyjścia TRS dla sub-grupy, Control Room, AUX 1/2 oraz wysyłki efektów
• Wyjście słuchawkowe z niezależną kontrolą głośności (80 mW na kanał)

Funkcje rejestratora

• Wielościeżkowy silnik rejestrujący Tascam
• Wykorzystuje karty SD jako nośnik zapisu (do 512 GB, wymagana klasa 10 lub wyższa)
• Maksymalnie 16 ścieżek (14 kanałów wejściowych + miks stereo) może zostać zarejestrowanych bez konieczności użycia komputera
• Format zapisu: WAV (BWF) 44,1/48 kHz, 16/24 Bit
• Format odtwarzania: WAV (BWF)
• Możliwość nadpisywania, wklejania, kopiowania (maksimum 8 kanałów)
• Wielościeżkowe odtwarzanie dla zaawansowanych potrzeb scenicznych
• Podświetlane przyciski Play/Record/Stop dla lepszej czytelności w słabo oświetlonych miejscach

Funkcje interfejsu audio

• interfejs audio USB 2.0 kompatybilny z komputerami Windows (ASIO) oraz Mac (Core Audio)
• Przesyłanie do komputera: 16 ścieżek (wszystkie 14 kanałów wejściowych + miks stereo)
• Przesyłanie z komputera: 14 ścieżek, przypisywane do każdego z kanałów wejściowych
• Rozdzielczość audio: 44,1/48 kHz, 16/24 Bit

Inne funkcje

• Łatwe i szybkie operacje w menu dzięki wielofunkcyjnemu pokrętłu
• Możliwość instalacji w racku 19-cali (z opcjonalnym zestawem do montażu w racku)

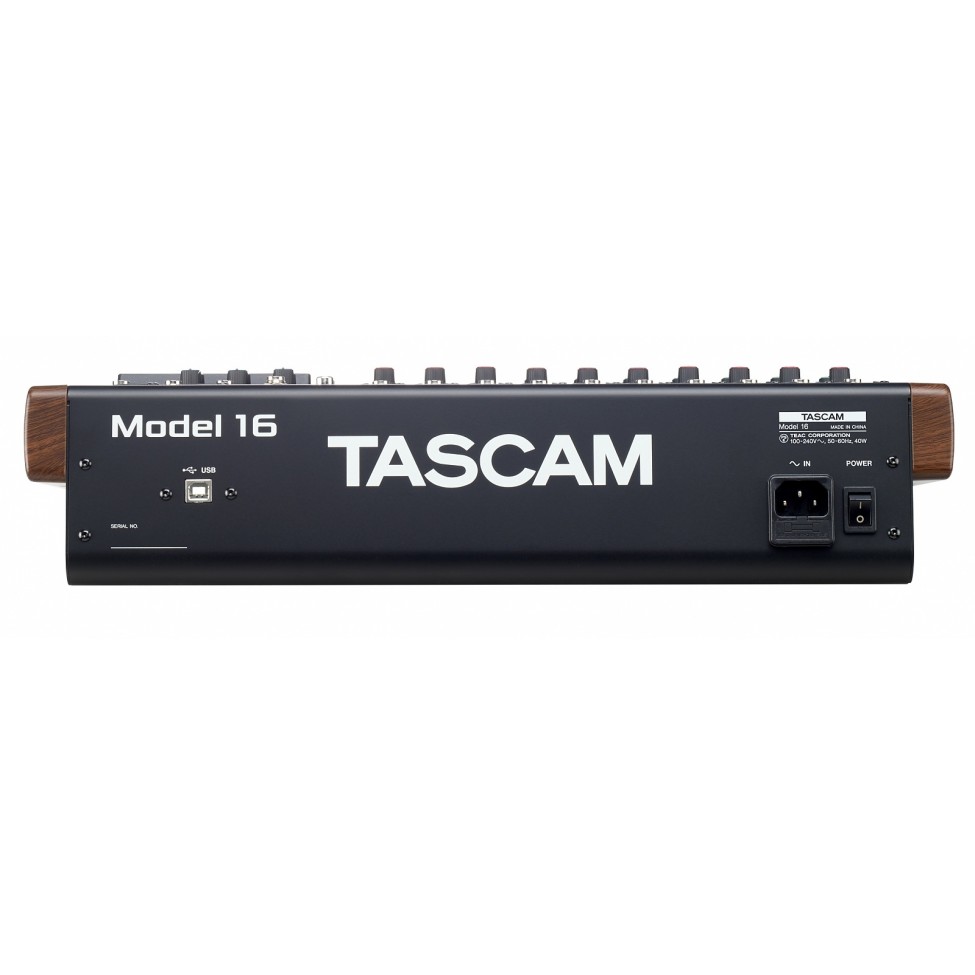

• Wbudowany zasilacz z odłączanym kablem zasilającym

Obsługiwane systemy operacyjne

Windows

Windows 10 (May 2020 Update 2004) Windows 10 (November 2019 Update 1909) Windows 8.1 Windows 7

Mac

macOS Catalina (10.15) macOS Mojave (10.14) macOS High Sierra (10.13)

iOS

iOS 12 iOS 11

Dane techniczne

Rejestrator

• Obsługiwane nośniki
• SD (512 MB – 2 GB)
• SDHC (4–32 GB)
• SDXC (64–512 GB)
• Wymagana klasa 10 lub wyższa
• System plików
• FAT16 (SD), FAT32 (SDHC), exFAT (SDXC)
• Format pliku nagrywania
• WAV (BWF, maksymalny rozmiar pliku: 2 GB)
• Format odtwarzania
• WAV (BWF)
• Częstotliwość próbkowania
• 44,1 kHz, 48 kHz
• Rozdzielczość
• 16 Bit, 24 Bit
• Nagrywane kanały
• Max. 16 kanałów (14 kanałów + miks stereo)

Wejścia mikrofonowe

• XLR-3-31, symetryczne (1: GND, 2: HOT, 3: COLD)
•   Maksymalny poziom wejściowy
• +10 dBu
•   Nominalny poziom wejściowy
• –8 dBu
•   Minimalny poziom wejściowy
• –58 dBu
•   Zakres czułości Gain
• 0–50 dB
•   Impedancja wejściowa
• 1,8 kΩ
• Wejścia liniowe (CH 1–8)
• 6,3mm TRS jack, symetryczne
•   Maksymalny poziom wejściowy
• +22 dBu
•   Nominalny poziom wejściowy
• +4 dBu
•   Zakres czułości Gain
• –10 dB do +40 dB (CH 1–8)
• –20 dB do +30 dB (CH 9, 11)
•   Impedancja wejściowa
• 22 kΩ
• INSERT (CH 1–2)
• 6,3-mm TRS jack (Tip: Send, Ring: Return, Sleeve: GND)
•   Nominalny poziom wejściowy
• 0 dBu
•   Maksymalny poziom wejściowy
• +18 dBu
•   Impedancja wejściowa
• 10 kΩ
•   Nominalny poziom wyjściowy
• 0 dBu
•   Maksymalny poziom wyjściowy
• +18 dBu
•   Impedancja wyjściowa
• 100 Ω
• Wejścia STEREO (CH 13–14)
• złącze RCA, niesymetryczne
• 3,5-mm mini jack stereo, niesymetryczne
•   Maksymalny poziom wejściowy
• +8 dBV
•   Nominalny poziom wejściowy
• –10 dBV
•   Impedancja wejściowa
• 10 kΩ
• Główne wyjście MAIN
• XLR-3-32, symetryczne (1: GND, 2: HOT, 3: COLD)
•   Maksymalny poziom wyjściowy
• +4 dBu
•   Nominalny poziom wyjściowy
• +22 dBu
•   Impedancja wyjściowa
• 200 Ω
• SUB OUT, MONITOR, FX OUT, CONTROL ROOM OUT
• 6,3-mm TRS, symetryczne
• (Tip: HOT, Ring: COLD, Sleeve: GND)
•   Nominalny poziom wyjściowy
• –2 dBu
•   Maksymalny poziom wyjściowy
• +16 dBu
•   Impedancja wyjściowa
• 200 Ω
• Wyjście słuchawkowe PHONES OUT
• 6,3-mm stereo jack
•   Maksymalna moc wyjściowa
• 80 mW + 80 mW (przy 32 Ω)
• Korektor kanałów
•
•   Filtr górnoprzepustowy
• 100 Hz, –18 dB/Oct.
•   High (półkowy)
• 12 kHz, ±15 dB
•   Mid (szczytowy)
• zmienny 100 Hz do 8 kHz, ±15 dB (Mono)
• stały 600 Hz, ±15 dB (Stereo), Q = 0,55
•   Low (półkowy)
• 80 Hz, ±15 dB
• Korektor główny
•
•   High (półkowy)
• 10 kHz, ±15 dB
•   Mid (szeroki)
• zmienny 100 Hz do 8 kHz, ±15 dB (Mono), Q = 0,5
•   Mid (wąski)
• zmienny 100 Hz do 8 kHz, ±15 dB (Mono), Q = 5
• Złącze przełącznika nożnego FOOTSWITCH
• 6,3-mm TS jack (Zalecany oryginalny footswitch Tascam RC-1F)

Wydajność audio

• Szum wyjściowy
• –100 dBu
• (MAIN OUT, tłumik MAIN na min.)
• Równoważny szum wejściowy (EIN)
• –128 dBu
• (Kanał wejściowy Mono przy 150 Ω, max .GAIN)
• Całkowite zniekształcenia harmoniczne (THD+N)
• <0,01 %
• (MIC IN-> MAIN OUT, 1 kHz, GAIN at min., +10 dBu)
• <0,004 %
• (MIC IN-> MAIN OUT, 1 kHz, GAIN at min., +4 dBu)
• Odpowiedź częstotliwościowa
• Analogowa: 20 Hz do 30 kHz, +0,5/–1,0 dB
• Cyfrowa: 20 Hz do 20 kHz, +0,5/–1,0 dB
• Przesłuchy kanałów
• –80 dB
• (1 kHz, PAN całkowicie w lewo / całkowicie w prawo)
• Maksymalne wzmocnienie GAIN
• 74 dB (MIC do MAIN OUT)
• 54 dB (MIC do INSERT OUT)
• 74 dB (MIC do SUB OUT)
• 79 dB (MIC do CR OUT)
• 75 dB (MIC do MONITOR OUT)
• 75 dB (MIC do FX OUT)
• 24 dB (USB/SD do MAIN OUT)
• (EQ płasko, PAN całkowicie w lewo / całkowicie w prawo, pokrętła GAIN na max.)
• Zasilanie Phantom
• DC 48 V

Wymagania systemu komputerowego

Windows

•   Kompatybilne komputery
• Kompatybilny z Windows z portem USB 2.0 (lub wyżsym)
•   Typ/predkość procesora CPU
• Dwurdzeniowy, 2 GHz lub szybszy
•   Pamięć RAM
• 2 GB lub więcej
•   Sterowniki
• USB Audio Class 2.0, ASIO 2.0, WDM (MME)
•   Rozdzielczość ekranu
• 1280 px × 800 px lub więcej

Macintosh

•   Kompatybilne komputery
• Komputer Apple Mac z portem USB 2.0 (lub wyższym)
•   Typ/predkość procesora CPU
• Dwurdzeniowy, 2 GHz lub szybszy
•   Pamięć RAM
• 2 GB lub więcej
•   Sterownik
• Core Audio
•   Rozdzielczość ekranu
• 1280 px × 800 px lub więcej

Dane techniczne audio USB

•   Częstotliwość próbkowania
• 44,1 kHz, 48 kHz
•   Rozdzielczość
• 16 Bit, 24 Bit
•   Maksymalna liczba kanałów audio
• 16 wejść, 14 wyjść
• Bluetooth®
• Wersja 5.0
•   Klasa wyjściowa
• Class 2 (szacowana odległość transmisji: 10 m)
• * Odległość transmisji jest szacunkowa. Odległość transmisji może się różnić w zależności od otoczenia i zakłóceń elektromagnetycznych.
•   Obsługiwany profil
• A2DP, AVRCP 1.0
•   Obsługiwane kodeki A2DP
• SBC, AAC
•   Ochrona zawartości A2DP
• SCMS-T
• Zasilanie i inne specyfikacje
• Zasilanie
• AC 100–240 V, 50/60 Hz
• Pobór mocy
• 40 W
• Wymiary (Sz. × Gł. × Wys, całkowite)
• 430 mm × 463 mm × 113 mm
• Waga
• 7 kg
• Dopuszczalny zakres temperatur pracy
• 5–35 °C

W zestawie

Kabel zasilający, Instrukcja obsługi z gwarancją
