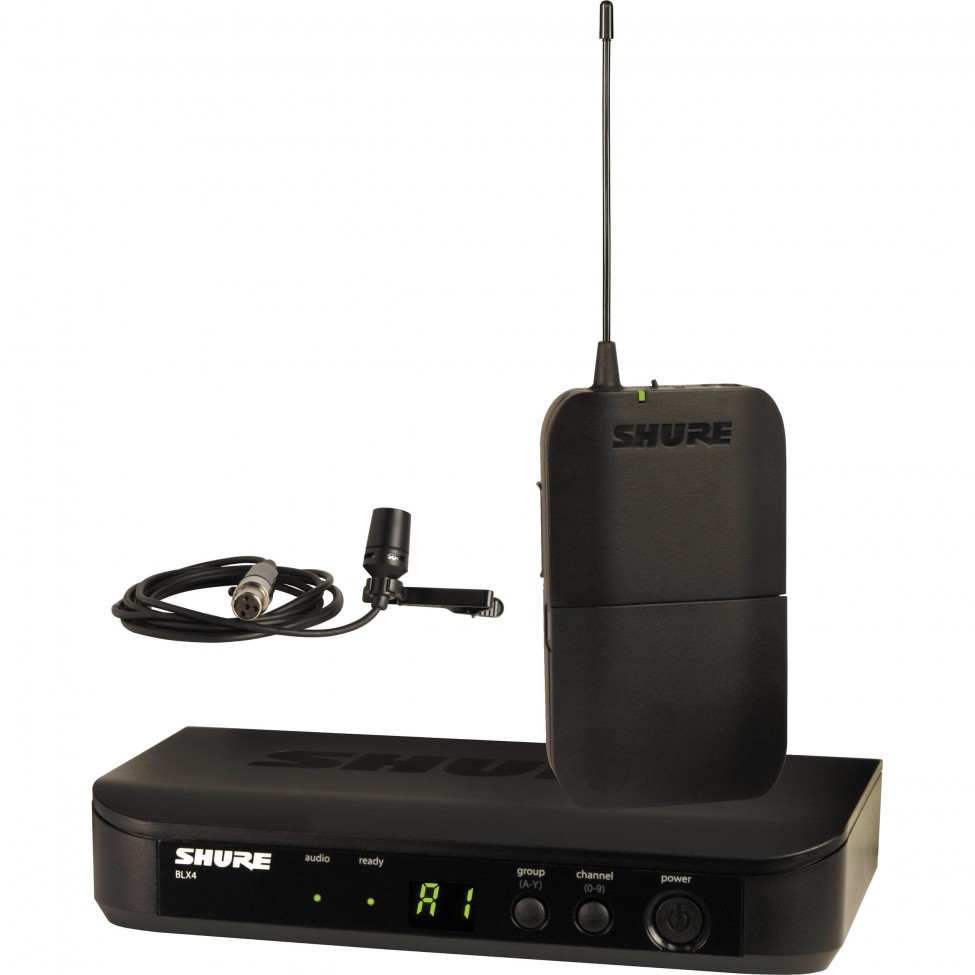

SHURE BLX 14E/CVL-H8E

Do jakich zastosowań został stworzony CVL?

CVL to mikrofon typu lavalier idealny dla prezeneterów, lektórów oraz wszelkiego rodzaju mówców. Dzięki swoim małym rozmiarom ten elektretowy mikrofon typu lavalier najlepiej sprawdza się przy przemówieniach oraz prezentacjach.

Jaki odbiornik jest oferowany wraz z bezprzewodowym systemem PG dla prezenterów?

System bezprzewodowy PG dla prezenterów posiada analogowy odbiornik bezprzewodowy BLX4. Charakteryzuje się on poprawioną liniowością pracy oraz lepszą charakterystyką częstotliwościową.

Odbiornik BLX jest gotowy do pracy bezpośrednio po wyjęciu go z pudełka i jest najbardziej właściwym wyborem dla wykonawców, którzy chcą uwolnić się od połączeń kablowych. Jest on również dostępny w wersji z metalową obudową standardu rack 19 cali, a także z dwoma odbiornikami połączonymi w jednej obudowie.

Ilu muzyków może równocześnie korzystać z tego systemu?

W jednej grupie częstotliwości może być wykorzystanych do 12 kompatybilnych kanałów. System oferuje funkcję skanowania kanałów w celu ułatwienia procesu jego skonfigurowania.

Dlaczego zastosowano anteny wewnętrzne?

W celu uzyskania idealnej mocy sygnału, anteny w systemie bezprzewodowym muszą być ustawione w odpowiedni sposób. Anteny wewnętrzne w odbiorniku BLX są już skonfigurowane w najlepszy możliwy sposób. Dzięki temu uzyskuje się zasięg do 100 metrów oraz optymalną moc sygnału.

Kolejną zaletą anten wewnętrznych jest to, że nie ma ryzyka ich złamania podczas konfigurowania systemu, jego pracy oraz transportu.

Czy konfiguracja pracy jest naprawdę łatwa?

Tak. Wciskając tylko jeden przycisk możemy wykonać skanowanie grup i kanałów, dzięki czemu bardzo szybko otrzymujemy najlepszą wolną częstotliwość transmisji sygnału. Po ustawieniu pracy nadajnika na ten sam kanał możemy już swobodnie korzystać z systemu.

Co oznacza “liniowość” pracy?

Relacja między sygnałem wejściowym nadajnika a sygnałem wyjściowym odbiornika jest zawsze stała.

Jaka jest różnica między starym a nowym systemem bezprzewodowym PG?

W starym systemie bezprzewodowym PG, nazwa “PG” jest użyta zarówno wobec mikrofonów, jak i odbiorników. W nowym systemie nazwa “PG” jest użyta dla całej linii mikrofonów w celu jej odróżnienia od serii mikrofonów SM oraz Beta. Odbiorniki są oznaczone nazwami “BLX”. Te odbiorniki są również częścią systemów bezprzewodowych SM oraz Beta.

Nowe systemy bezprzewodowe z serii PG są oferowane z analogowymi odbiornikami bezprzewodowymi, które zapewniają ulepszone właściwości w zakresie liniowości pracy oraz lepszą charakterystykę częstotliwościową. W jednej grupie częstotliwości może być wykorzystanych do 12 kompatybilnych kanałów. System oferuje funkcję skanowania kanałów w celu ułatwienia procesu jego skonfigurowania.

Specyfikacje techniczne systemu

Liczba kompatybilnych systemów w jednym paśmie częstotliwości (do): 12

Częstotliwości do wyboru: Maksymalnie 150

Funkcje automatycznego ustawiania: QuickScan : Wyszukanie grup z najbardziej użytecznymi częstotliwościami i ustawienie pracy na najlepszą częstotliwość

Kompander Audio Reference Companding: Nie

Załączone anteny: BLX4, BLX88: wbudowane, BLX4R: odłączane

Opcje antenowe: Nie

Właściwości sieciowe odbiornika: Nie

Sterowanie komputerem: Nie

Osprzęt montażowy do rack: URT2 (brak w zestawie), Uchwyty do montażu rack (tylko z zestawami BLX-R)

Futerał: Nie

Wyświetlacz nadajnika: LED

Wyświetlacz odbiornika: BLX4, BLX88: LED, BLX4R: Wyświetlacz LCD o wysokiej rozdzielczości

Bateria, Żywotność: 2AA, do 14 godzin pracy

Otoczenie: Małe i średnie sceny

Dalsze specyfikacje techniczne

Zasięg transmisji: 91 m (przy bezpośredniej widoczności - rzeczywisty zasięg zależy od pochłaniania sygnału RF, jego odbić oraz zakłóceń)

Dostępne częstotliwości: Między 524–865 MHz (dostępne częstotliwości zależą od uregulowań prawnych w kraju, w którym system jest używany)

Charakterystyka audio: 50–15000 Hz (w zależności od typu mikrofonu)

Moc wyjściowa RF nadajnika: 10 mW, typowo (zależnie od kraju)

Złącze wyjściowe audio: XLR oraz 1/4" (6.3 mm) niesymetryczne Maksymalny poziom wyjściowy: -27 dBV (XLR, mic level), -13 dBV (1/4")

Żywotność ogniwa zasilającego: Do 14 godzin pracy

Zakres dynamiki: 100 dB A-ważony

Zniekształcenia systemu: 0.5% THD typowo (ref. odchylenie ±38 kHz dla częstotliwości audio 1 kHz)

Zakres temperatury pracy: -18°C (0°F) – +50°C (122°F)

Zasilanie: BLX1, BLX2: 2 baterie alkaliczne lub akumulatorki

BLX4: 12–18 V DC przy 150 mA, dostarczane z zewnętrznego zasilacza sieciowego

Właściwości elementów systemu:

CVL Lavalier Microphone

Miniaturowy mikrofon przypinany, nie rzucający się w oczy

Elektretowy mikrofon pojemnościowy zastosowany dla czystej reprodukcji wokalu

Kardioidalna charakterystyka kierunkowa izoluje od niepożądanych źródeł dźwięku, zapewniając lepszą jakość sygnału

Dołaczone klipsy na krawat pozwalają na uwolnienie rąk i są idealne dla prezenterów

Dołączone gąbki redukują głoski plozywne, wiatr oraz odgłosy oddychania

Charakterystyka częstotliwościowa mikrofonu została ukształtowana specjalnie pod mowę

Złącze TA4F (TQG) jest kompatybine ze wszystkimi nadajnikami typu bodypack firmy Shure

Legendarna jakość Shure'a zapewnia wytrzymałość i niezawodność pracy na najwyższym poziomie

Odbiornik BLX4

Impedancja wyjściowa:

- złącze XLR 200 Ω

- złącze 6.35 mm (1/4"): 50 Ω

Poziom wyjściowy audio, ref. odchylenie ±33 kHz dla częstotliwości audio 1 kHz:

- złącze XLR –27 dBV (przy obciążeniu 100 kΩ)

- złącze 6.35 mm (1/4") –13 dBV (przy obciążeniu 100 kΩ)

Czułość RF: 105 dBm dla 12 dB SINAD, typowo

Tłumienie sygnału lustrzanego: >50 dB, typowo

Wymiary: 40 mm x 188 mm x 103 mm (W x S x G)

Masa: 241 g

Obudowa: formowany ABS

Zasilanie: 12–15 V DC @ 160 mA, dostarczane z zewnętrznego zasilacza sieciowego (główka -

dodatnia)

Nadajnik bodypack BLX1

Poziom wejściowy audio:

- maksymalna czułość: -16 dBV maksymalnie

- minimalna czułość (0 dB): +10 dBV maksymalnie

Zakres regulacji czułości: 26 dB

Impedancja wejściowa: 1 MΩ

Wyjście RF nadajnika: 10 mW, typowo, zależnie od kraju

Wymiary: 110 mm x 64 mm x 21 mm (W x S x G)

Masa: 75 g, bez baterii

Obudowa: formowany ABS

Zasilanie: 2 baterie LR6 AA, 1.5 V, alkaliczne

Żywotność ogniwa zasilającego: Do 14 godzin pracy (baterie alkaliczne)

*Wersja pasma częstotliwości: 518–542 MHz
