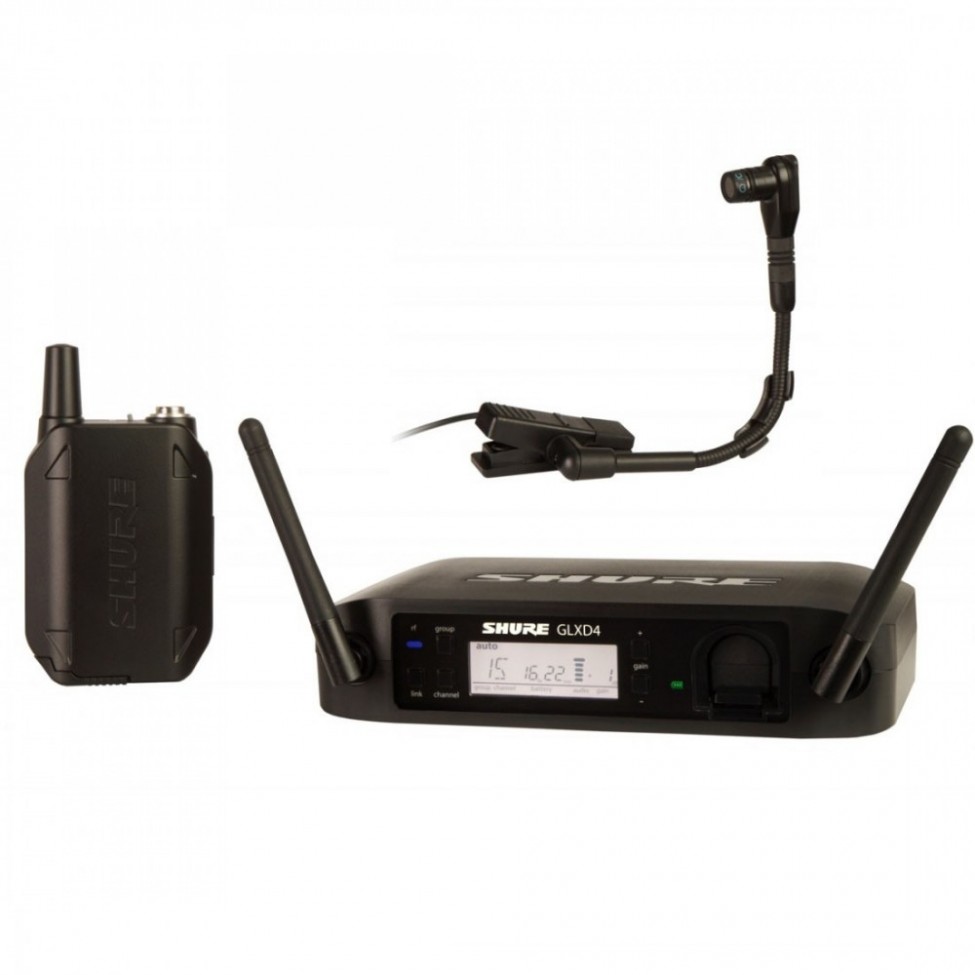

SHURE GLXD 14E/B98-Z2

Mikrofon pojemnościowy Beta 98H/C to uniwersalne rozwiązanie do nagłaśniania instrumentów dętych blaszanych oraz instrumentów perkusyjnych. Posiada on zintegrowaną elastyczną gęsią szyję z uchwytem w postaci klipsa, co pozwala na jego bezpiecznie zamocowanie oraz precyzyjne ustawienie względem źródła dźwięku. Łączy on funkcję automatycznego zarządzania częstotliwością pracy z cyfrową technologią transmisji truediversity w celu zapewnienia stałego odbioru sygnału bezprzewodowego oraz wyjątkowej klarowności cyfrowego sygnału audio.

Dedykowane akumulatorki litowo-jonowe Shure zapewniają do 16 godzin ciągłej pracy.

Cyfrowy system bezprzewodowy wykorzystuje funkcję LINKFREQ automatycznego zarządzania częstotliwością pracy, której zadaniem jest zapewnienie nieprzerwanego i krystalicznie czystego sygnału audio.

Odbiornik cały czas analizuje dostępne spektrum częstotliwości.

Odbiornik oraz nadajnik automatycznie wzajemnie synchronizują swą pracę z wykorzystaniem zestawu najlepszych dostępnych częstotliwości.

W przypadku pojawienia się zakłóceń, równocześnie w odbiorniku i nadajniku następuje inteligentne przejście na najlepszą wolnączęstotliwość bez żadnego wpływu na przesyłanie sygnału audio.

Nie ma żadnych przycisków ani kontrolerów do regulacji.

W zależności od wybranego trybu pracy, równocześnie może być używanych maksymalnie 8 kompatybilnych kanałów.

W przypadku “trybu automatycznego” (z włączoną funkcją LINKFREQ) równolegle może być używanych maksymalnie 5 systemów.

W “trybie Manual” (z wyłączoną funkcją LINKFREQ) równolegle może pracować maksymalnie 8 systemów.

System działa w paśmie 2,4 GHz, które jest ogólnie dostępne na całym świecie.

Specyfikacja:

GLXD4:

Wymiary: 40 x 183 x 117 mm, W x S x G

Masa: 286 g, bez baterii

Obudowa: formowany plastik

Zasilanie: 14 do 18 V DC (dodatnia główka względem pierścienia), 550 mA

Tłumienie sygnałów pasożytniczych:>35 dB, typowo

Zakres regulacji wzmocnienia: -20 do 40 dB w krokach co 1 dB

Zabezpieczenie zasilania fantomowego: Tak

Wyjście XLR: symetryczne

wyjście 6,35 mm (1/4"): symetryczne

Impedancja Wyjście XLR: 100 omów

wyjście 6,35 mm (1/4"): 100 omów, (50 omów, niesymetrycznie)

Maksymalny poziom wyjściowy audio

Złącze XLR (przy obciążeniu 600 omów): +1 dBV

złącze 6,35 mm (1/4") (przy obciążeniu 3 kOhm): +8.5 dBV

Wejście anteny odbiornika

Impedancja: 50 omów

Typ anteny: o długości ½ fali, dipol mankietowy, zamocowana na stałe

Maksymalny poziom wejściowy: -20 dBm

Nadajnik bodypack GLXD1:

Wymiary: 90.4 x 64.5 x 22.9 mm, W x S x G (bez anteny)

Zasilanie: akumulator litowo-jonowy 3,7 V

Obudowa: odlew z metalu, czarna farba proszkowa

Impedancja wejściowa: 900 kOhm

Moc wyjściowa RF: 10 mW E.I.R.P. max

Wejście nadajnika

Złącze: 4-pinowe męskie złącze mini (TA4M)

Konfiguracja: Niesymetryczne

Maksymalny poziom wejściowy, 1 kHz przy 1% THD: +8.4 dBV (7.5 Vp-p)

Typ anteny: wewnętrzna, jednobiegunowa

Dane techniczne całego systemu:

Liczba kompatybilnych systemów w jednym paśmie częstotliwości (do): 8

Częstotliwości do wyboru: Maksymalnie 17 kanałów

Funkcje automatycznego ustawiania: Linkfreq: Automatyczne zarządzanie częstotliwościami pracy

Kompander Audio Reference Companding: Nie

Załączone anteny: Zamocowane na stałe

Opcje antenowe: Nie

Właściwości sieciowe odbiornika: Nie

Sterowanie komputerem: Nie

Osprzęt montażowy do rack: URT2 (brak w zestawie)

Futerał: W zestawie (z wyjątkiem zestawów GLXD6)

Wyświetlacz nadajnika: Nie

Wyświetlacz odbiornika: Wyświetlacz LCD o wysokiej rozdzielczości

Bateria, Żywotność: Akumulator litowo-jonowy, do 16 godzin pracy

Otoczenie: Wymagające środowiska akustyczne

Szerokość pasma strojenia: 2400–2483.5 MHz

Zasięg: 60 m (200 stóp) typowo, Uwaga: Rzeczywisty zasięg zależy od stopnia pochłaniania sygnału RF, jego odbić oraz zakłóceń.

Tryb transmisji: z przełączaniem częstotliwości

Charakterystyka częstotliwościowa audio: 20 Hz – 20 kHz, Uwaga: W zależności od typu mikrofonu

Zakres dynamiki: 120 dB, A-ważony

Czułość RF: -88 dBm, typowo

Całkowite Zniekształcenia Harmoniczne: 0.2%, typowo

Moc wyjściowa RF: 10 mW E.I.R.P. max

Zakres temperatury pracy: -18°C (0°F) do 57°C (135°F), Uwaga: Właściwości ogniwa zasilającego mogą ograniczyć ten zakres.

Zakres temperatur przechowywania: -29°C (-20°F) do 74°C (165°F)

Biegunowość: Dodatnie ciśnienie na membranie mikrofonu (lub dodatnie napięcie na główce wtyku WA302) powoduje pojawienie się dodatniego napięcia na styku 2 (względem styku 3 wyjścia o niskiej impedancji) oraz na styku główki złącza wyjściowego 1/4 cala o wysokiej impedancji.

Żywotność ogniwa zasilającego: do 16 godzin
