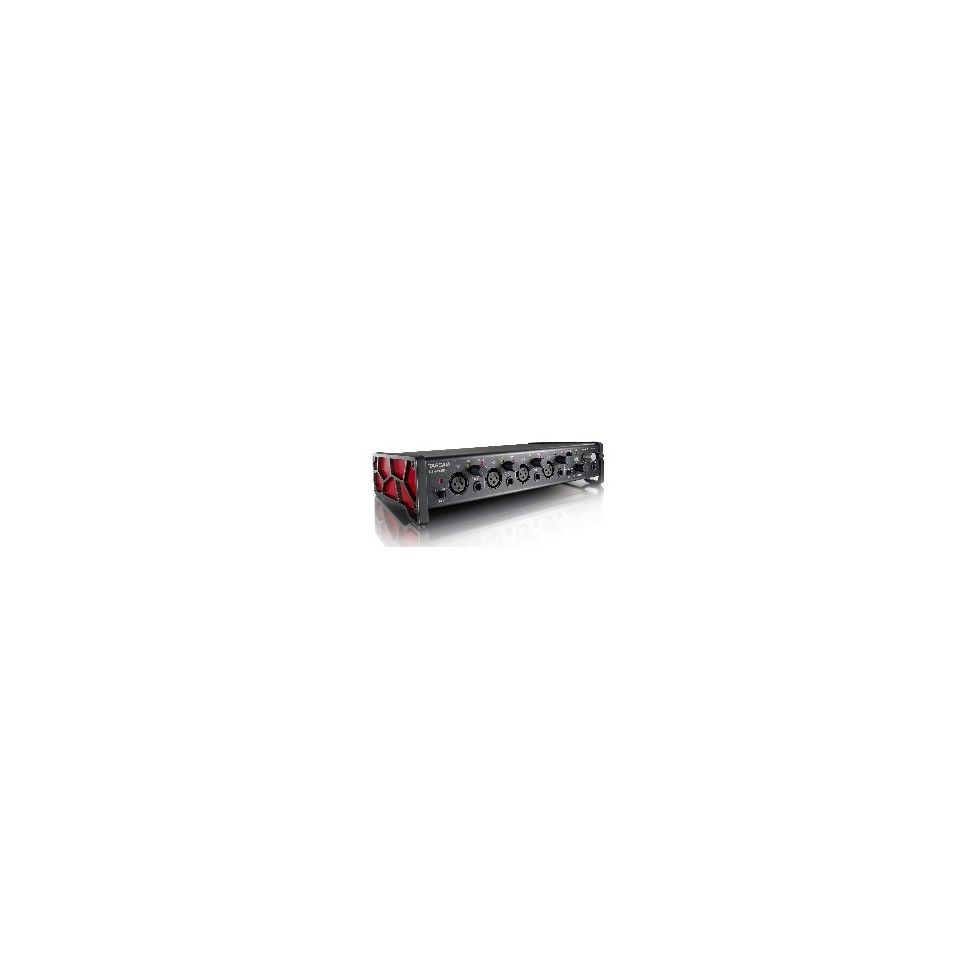

TASCAM US 4X4 HR - INTERFEJS AUDIO

Gdy potrzeba więcej niż dwóch wejść audio

Czterokanałowy US-4x4HR jest przedstawicielem serii interfejsów audio USB Tascam US-HR o wysokiej rozdzielczości i ulepszoną wersją popularnego Tascam US-4x4. Posiada cztery wejścia mikrofonowe/liniowe, spośród których dwa mogą być alternatywnie użyte do bezpośredniego podłączenia gitary lub basu, cztery symetryczne wyjścia liniowe, dwa złącza słuchawek i MIDI I/O do twojego komputera Windows lub Mac badź do twojego iPhone’a lub iPad’a*. Ten interfejs jest idealny do wielościeżkowego nagrywania np. dwóch instrumentów i dwóch wokalistów lub produkcji multimedialnej z naciskiem na prostotę obsługi i dźwięk studyjnej jakości. Posiada funkcję pętli zwrotnej (loopback) i obsługuje Open Broadcaster Software (OBS Studio), co czyni go także świetnym wyborem do dwukanałowego tworzenia podcastów i transmisji na żywo.

Niższe szumy i zniekształcenia – dźwięk lepszy niż kiedykolwiek

Wszechstronny US-4x4HR zawiera bogactwo funkcji, w tym wysoką rozdzielczość audio do 24-bit/192 kHz, ultra-niską latencję przy rozmiarze bufora Windows zaczynającego się od czterech próbek, przedwzmacniacze mikrofonowe Ultra-HDDA z zasilaniem phantom 48 volt dla lepszej jakości dźwięku z ultra-niskimi szumami, wytrzymałe złącze USB typu C i bogaty asortyment dołączonego oprogramowania do natychmiastowego rozpoczęcia produkcji niesamowitego dźwięku.

Użyteczność jest kluczowa

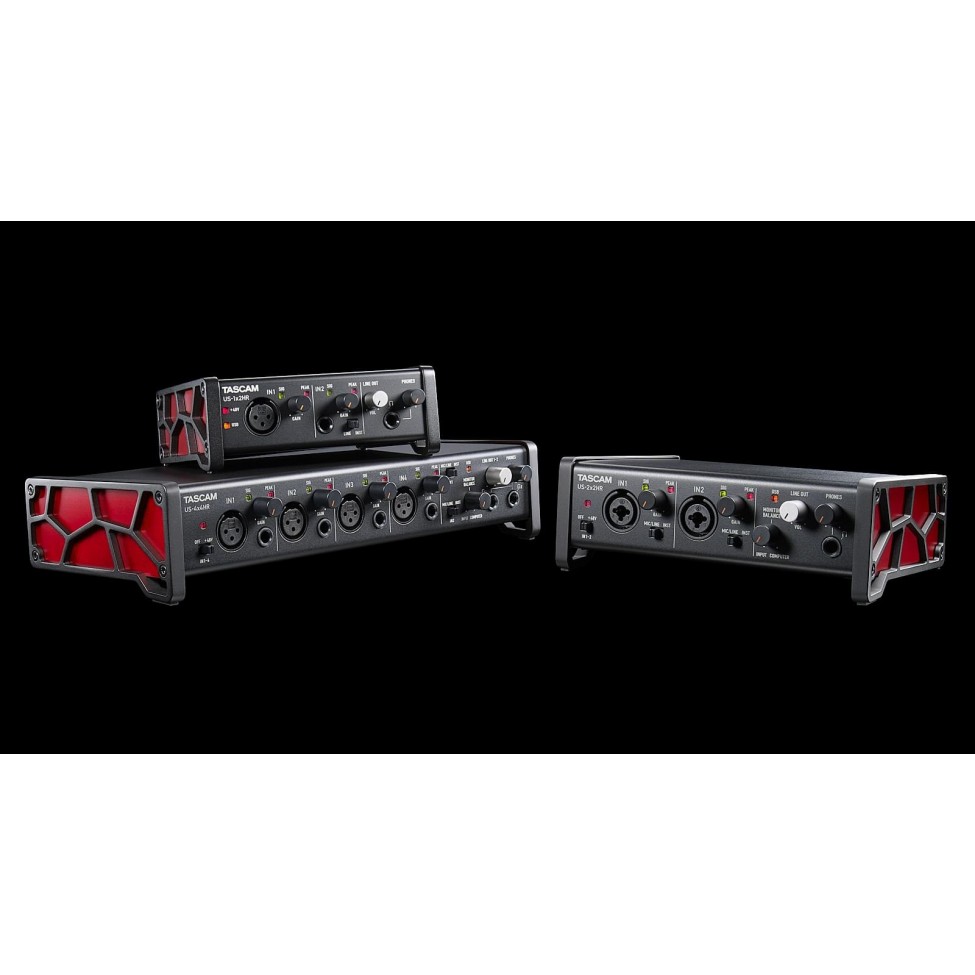

Wszystkie modele US-HR oferują unikalną strukturę plastra miodu z odlewu aluminium na panelach bocznych i delikatne pochylenie ku górze. Taka konstrukcja nie tylko przykuwa wzrok ale również jest idealnie wyważona, więc interfejs nie będzie się poruszał przy podłączaniu i odłączaniu kabli. Co równie ważne, pochylenie ku górze zapewnia ergonomiczną korzyść, aby interfejs był łatwy w obsłudze.

Jeśli jesteś muzykiem, producentem lub nagrywasz w domu i potrzebujesz solidnego, łatwego w użyciu interfejsu audio o znakomitej jakości dźwięku, Tascam US-2x2HR może być twoim zaufanym partnerem przez wiele lat.

* Do użycia z iPhone’m lub iPad’em wymagany jest opcjonalny zasilacz AC lub bateryjny.

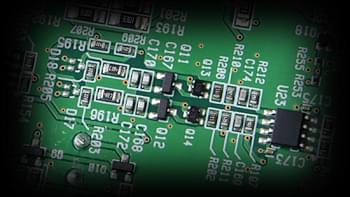

Przedwzmacniacze mikrofonowe Ultra-HDDA (High Definition Discrete Architecture), użyte w serii US-HR, mają dyskretną konstrukcję. Posiada większą liczbę komponentów i daleko mu do masowo produkowanych przedwzmacniaczy. Ich EIN (równoważny szum wejściowy), który mierzy szum tła, jest naprawdę niski dla US-2x2HR i US-4x4HR. W połączeniu z udoskonalonym obwodem audio i obsługą częstotliwości próbkowania do 192 kHz, nasz opracowany przez nas przedwzmacniacz mikrofonowy zapewnia lepszą jakość dźwięku z najbardziej przejrzystym i bezszumowym dźwiękiem, odzwierciedlonym w stosunku sygnału do szumu wynoszącym 110 dB.

Ultra-nisko szumowe przedwzmacniacze osiągają EIN (równoważny szum wejściowy) – 128dBu

Gniazda XLR / TRS umożliwiają wejście mikrofonów pojemnościowych oraz symetryczne połączenie syntezatorów i innych urządzeń

Szeroki zakres wzmocnienia zapewnia wystarczający poziom nawet z mikrofonami dynamicznymi

Gitary mogą być podłączone bezpośrednio, umożliwiając użycie wtyczek i efektów od innych producentów

PROSTA, ZROZUMIAŁA OBSŁUGA I NISKOLATENCYJNY STEROWNIK USB

Jednym z problemów podczas nagrywania za pomocą komputera jest latencja, która występuje, gdy sygnały audio są opóźniane przez obwody cyfrowe. Innym problemem jest konfiguracja oprogramowania sterownika, które jest używane podczas podłączania interfejsu audio do komputera. Aby wyeliminować te problemy, nasze oprogramowanie sterownika wnosi minimalną latencję i jest łatwe w instalacji. Ponadto, czyniąc zewnętrzną budowę tych interfejsów tak prostą, jak to możliwe, Tascam US-2x2HR i US-4x4HR pozwalają użytkownikom, którzy nie są ekspertami od sprzętu audio, obsługiwać je bez obaw.

Nagrywanie z wysoką rozdzielczością do 192 kHz/24 Bit

Wytrzymałe połączenie z komputerem złączem USB typu C

Funkcja bezpośredniego odsłuchu bez latencji zestaw (może być ustawiony na mono lub stereo dla każdej pary wejść)

Rozmiar bufora Windows może być ustawiony od 4 próbek

IDEALNY DO PODCASTÓW I PREZENTACJI NA ŻYWO

Panel Ustawień, zainstalowany na twoim komputerze, posiada wiele różnych funkcji. Możesz wybrać czy bezpośredni odsłuch ma być mono czy stereo i dopasować proporcje pomiędzy wejściem a sygnałem z komputera. Możesz również indywidualnie włączać lub wyłączać wejścia sprzętowe i ustawić rozmiar bufora Windows zgodnie ze swoim środowiskiem pracy.

Do transmitowania online, komunikacji internetowej i innych zastosowań na żywo, seria interfejsów US-HR oferuje funkcję pętli zwrotnej, która może połączyć sygnały wejściowe 1/2 z sygnałami 1/2 z komputera (każdy może być ustawiony jako mono lub stereo) i wysłać taki miks do oprogramowania transmisyjnego lub innego na komputerze. Suwak w oprogramowaniu pozwala na dostosowanie finalnej głośności transmisji niezależnie od ustawienia poziomu wyjścia liniowego z urządzenia.

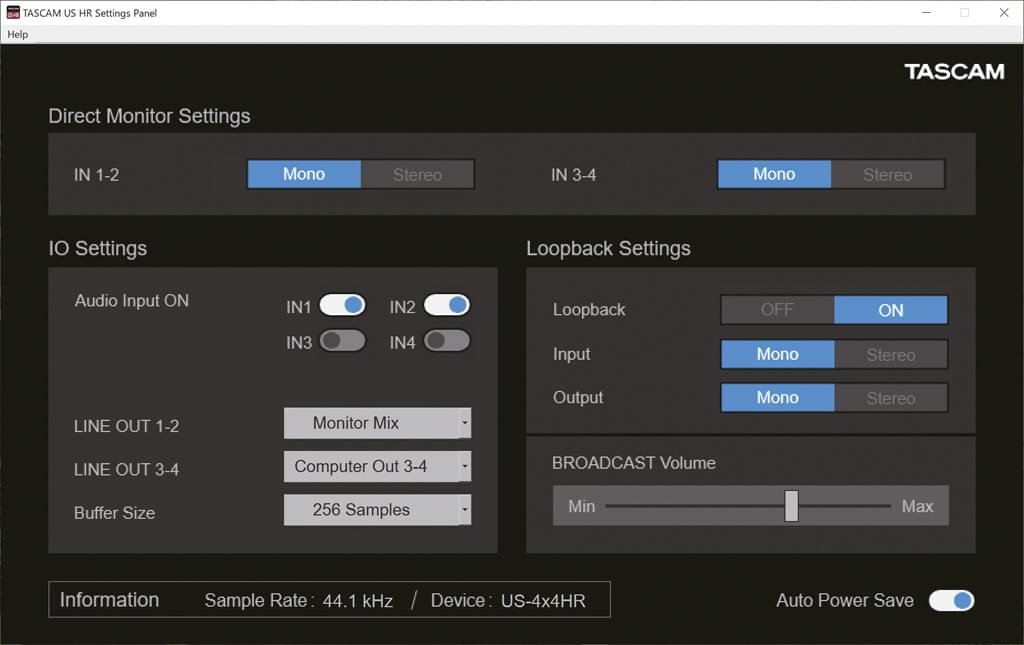

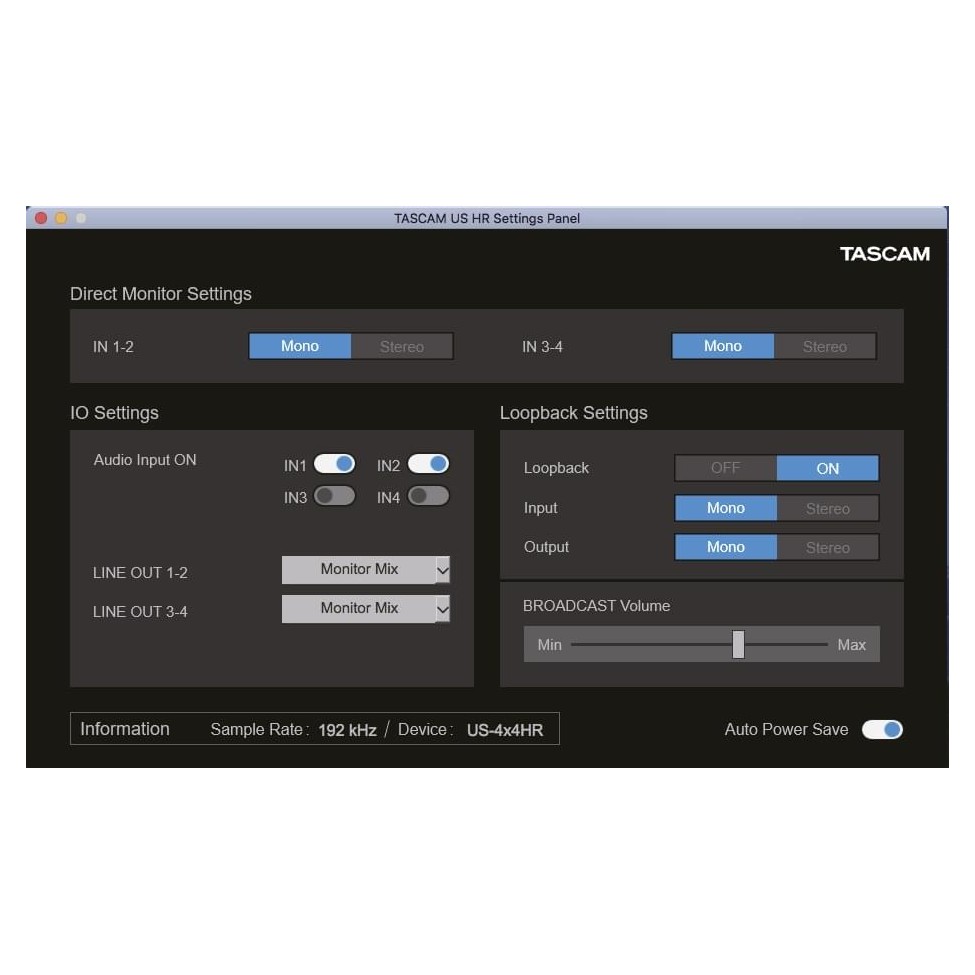

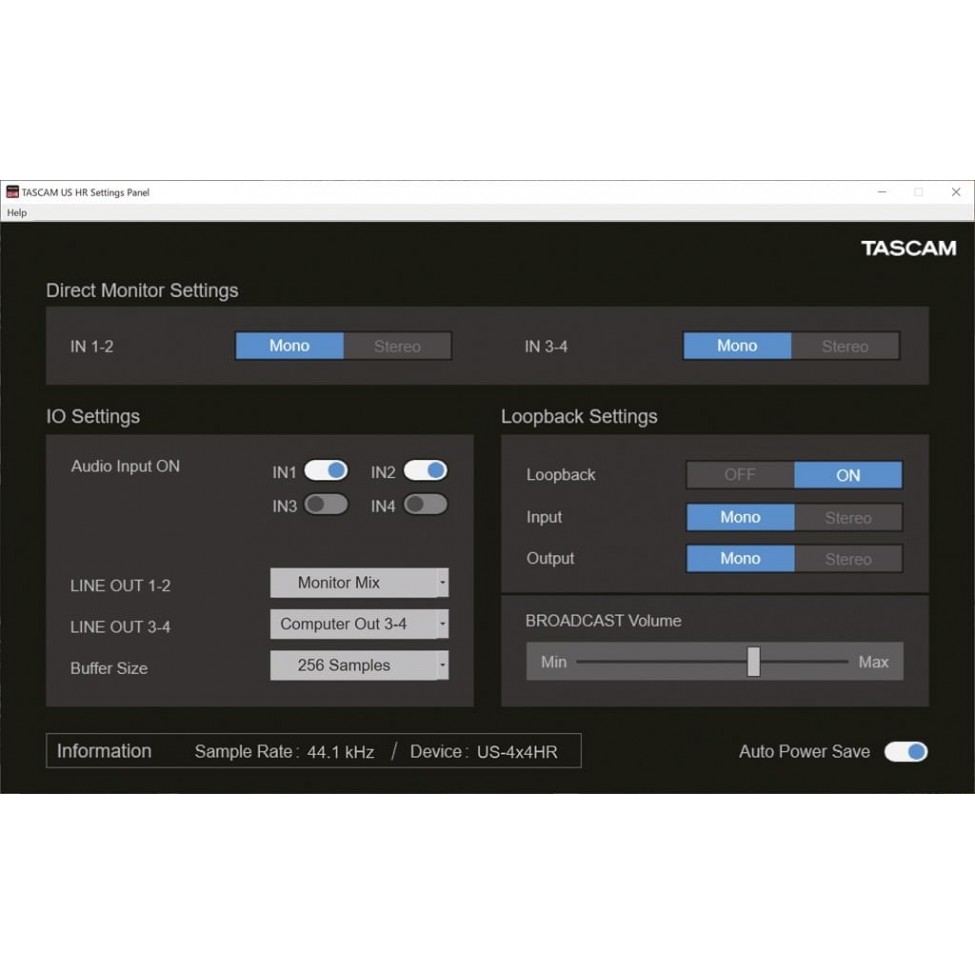

Oprogramowanie panelu ustawień dla Tascam US-2x2HR/US-4x4HR

Możliwość niezależnego włączania/wyłączania wejść

Możliwość wyboru sygnału dla wyjść liniowych

Pętla zwrotna (loopback) może być włączona lub wyłączona, a każda ze zmiksowanych par sygnału może być ustawiona jako mono/stereo

Suwak do ustawienia całkowitej głośności pętli zwrotnej (głośność transmisji)

OBSŁUGA IPAD I INNYCH URZĄDZEŃ Z SYSTEMEM IOS

Zamiast komputera możesz użyć również iPada lub iPhona wraz z US-2x2HR/US-4x4HR do tworzenia muzyki. Wydajność została przetestowana nie tylko z dołączonym oprogramowaniem audio (Cubasis LE3), ale także z innymi popularnymi programami do nagrywania – możesz nadal z nich korzystać, nawet jeśli zmienisz oprogramowanie DAW. Ponieważ urządzenia te posiadają wejścia i wyjścia MIDI, możesz podłączyć klawiatury MIDI, maszyny perkusyjne itp. aby odtwarzać dźwięki z iPada lub komputera i w ten sposób rozszerzyć swoją osobistą orkiestrę.

Połącz z iPadem lub iPhonem

Przetestowany z wieloma popularnymi programami DAW

Wejścia i wyjścia MIDI umożliwiają połączenie z klawiaturami sterującymi, automatami perkusyjnymi i innymi urządzeniami MIDI.

Modele US-HR mają w zestawie światowej renomy oprogramowanie, które poprawi wydajność twojej pracy. Jako serce produkcji muzycznej, Steinberg Cubase LE (wraz z Cubasis LE3) dadzą ci wszystko czego potrzebujesz do komponowania, wielościeżkowego nagrywania, sekwencjonowania, edycji i miksu. W zestawie jest również bezpłatnie IK Multimedia Sample Tank SE z masywną biblioteką 30 Gigabajtów brzmień obejmujących ponad 2000 różnych instrumentów muzycznych. A także 3-miesięczna subskrypcja na Auto-Tune Unlimited od Antares, wszechstronny zestaw branżowego standardu korekcji wysokości dźwięku i efektów wokalnych, daje możliwość tworzenia słynnych brzmień profesjonalistów.

Uwaga: aktualizacje mogą wymagać opłaty.

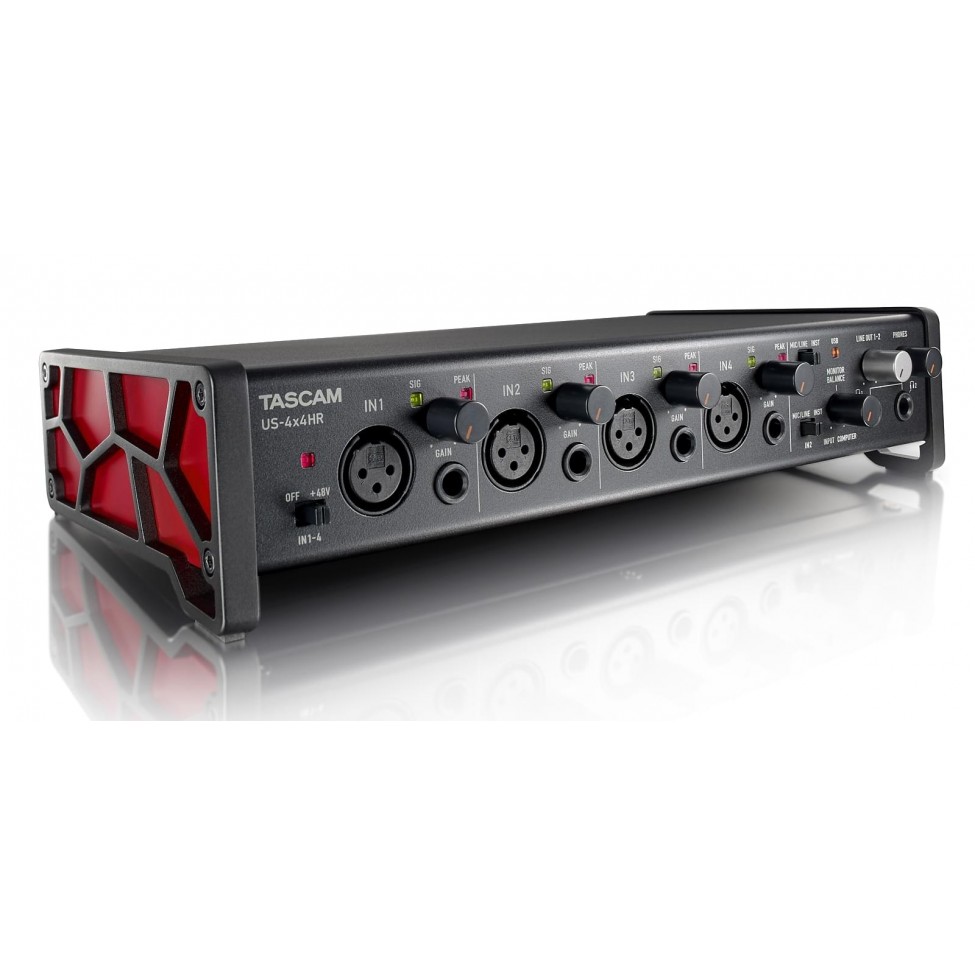

Solidna, metalowa obudowa

Modele US-HR posiadają solidną i praktyczną konstrukcję, która ma wytrzymać lata intensywnego użytkowania. Trwała metalowa obudowa nie tylko poprawia wytrzymałość. W połączeniu z panelami bocznymi z odlewanego aluminium zapewnia również elegancki wygląd przyciągający wzrok. Co więcej, metalowa konstrukcja sprawia, że każdy model ma odpowiednią wagę, więc nie będzie się poruszał zbyt łatwo, gdy kable są podłączane lub odłączane.

Solidna, metalowa obudowa

Pochylona konstrukcja zapewnia doskonałą wygodę na biurku

CZYM JEST DIRECT MONITORING?

Gdy nagrywasz dźwięk za pomocą komputera, sygnał wejściowy przechodzi zazwyczaj przez interfejs, komputer i z powrotem do wyjść w interfejsie. Podczas gdy sygnał przechodzi przez konwertery analogowo-cyfrowe i cyfrowo-analogowe, w twoim interfejsie, bez zauważalnych opóźnień, przetwarzanie dźwięku przez komputer prowadzi do wyraźnie słyszalnego i przeszkadzającego przesunięcia czasowego. W rezultacie słyszysz swój głos lub instrument później niż podkłady odtwarzane z komputera i ciężko ci śpiewać/grać równo z odtwarzanym sygnałem.

Dzięki użyciu odsłuchu bezpośredniego (Direct Monitoring), sygnały wejściowe są przesyłane nie tylko do komputera, ale również bezpośrednio do wyjść twojego interfejsu. Pozwala to słyszeć twój sygnał wejściowy praktycznie bez opóźnienia (lub latencji) i zawsze w synchronizacji z odtwarzanym materiałem przy nagrywaniu lub ćwiczeniu.

Rada: Gdy rejestrujesz sygnał, wycisz ścieżkę na którą nagrywasz. W przeciwnym wypadku będziesz słyszał również swój opóźniony sygnał z nagrywanej ścieżki.

Główne cechy w skrócie

Udoskonalona wersja naszego popularnego US-4x4 z jeszcze lepszą jakością dźwięku

Oferuje cztery wejścia audio i cztery wyjścia audio, jak również interfejs MIDI do komputera Windows lub Mac i urządzeń iOS

Rozdzielczość audio do 192 kHz / 24 Bit

Zgodność z USB Audio 2.0 dla połączenia z iOS

Właściwości sprzętowe

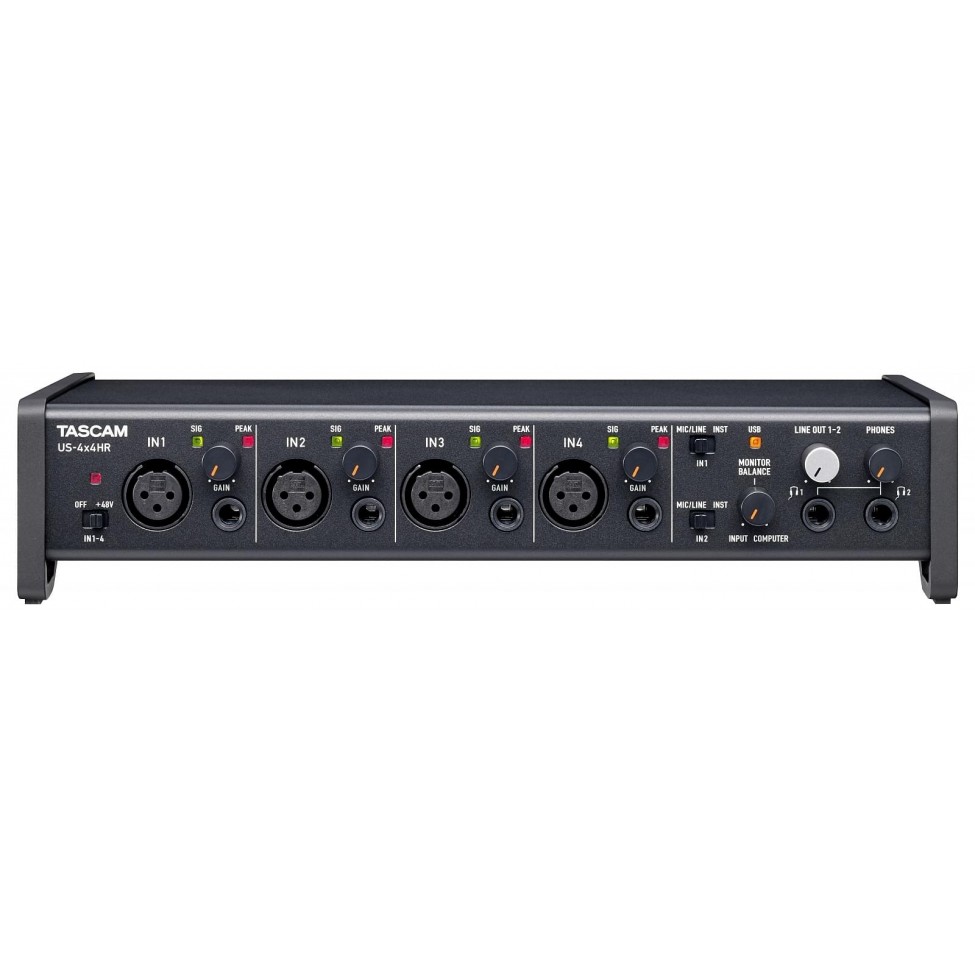

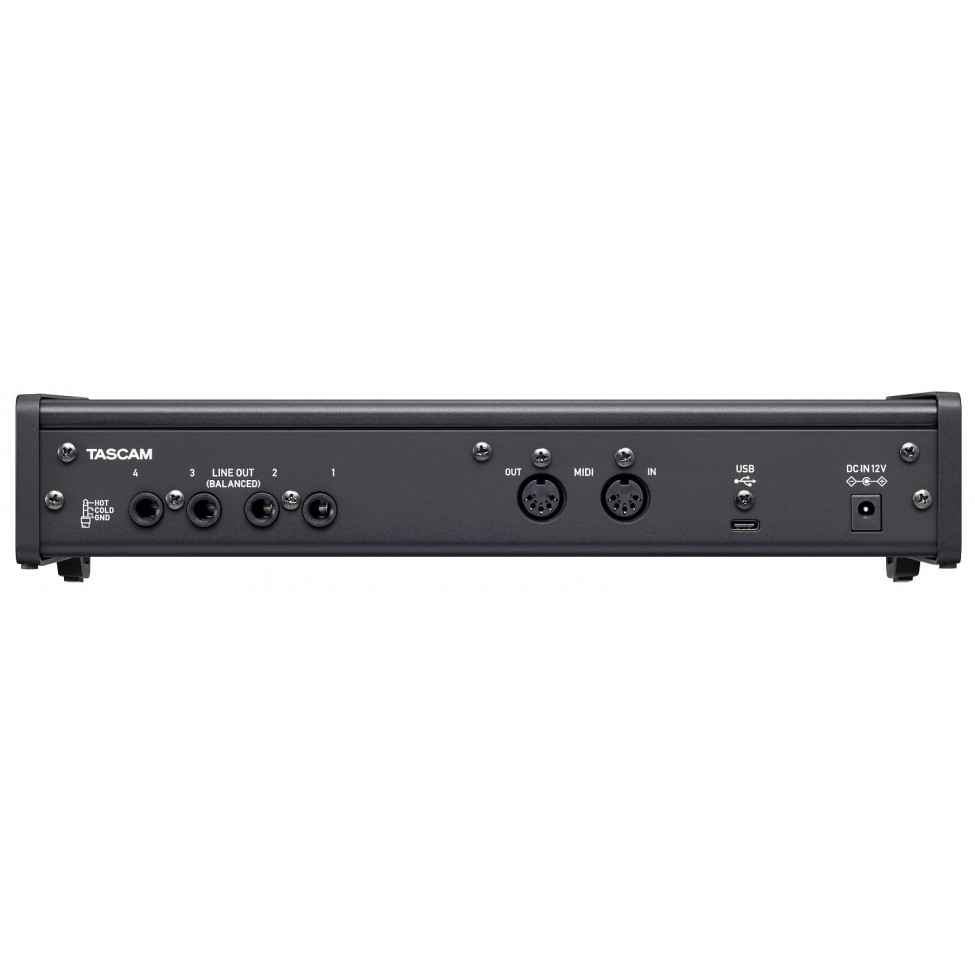

Cztery analogowe wejścia mikrofonowe/liniowe na osobnych złączach symetrycznych XLR i TRS

Wysokiej jakości przedwzmacniacze mikrofonowe Ultra-HDDA (High Definition Discrete Architecture) o ultra niskim poziomie szumów (EIN: –128 dBu)

Szeroki zakres czułości wejściowej 56 dB dla mikrofonów dynamicznych

Przełączane zasilanie phantom 48-Volt dla wejść XLR

Wejścia TRS 1/2 mogą mieć przełączony poziom wejściowy na instrument do bezpośredniego podpięcia gitary lub basu

Cztery wyjścia liniowe (symetryczne TRS)

Opcja bezpośredniego odsłuchu, do monitorowania bez opóźnień

Potencjometr miksu odsłuchu w celu dostosowania równowagi poziomu między sygnałami z urządzeń zewnętrznych a sygnałami z komputera

Wyjście słuchawkowe dostarczające moc 45mW na kanał

Niezależna regulacja głośności dla wyjść liniowych i słuchawkowych

Wejście/wyjście MIDI

Samodzielna praca jako prosty przedwzmacniacz do ćwiczenia itp.

Wytrzymała, aluminiowa obudowa

Pochylona konstrukcja ułatwia obsługę na biurku

Właściwości oprogramowania

Opracowany przez Tascam sterownik dla urządzeń z systemem Windows zapewnia stabilną pracę przy niskiej latencji

Rozmiar bufora dla Windows może być wybrany od 4 próbek aby usprawnić środowisko nagrywania ultra-niską latencją

Każde z wejść może być niezależnie włączone/wyłączone

Tryb odsłuchu wejść może być wybrany spośród stereo lub mono

Możesz wybrać które sygnały będą wysłane do wyjść liniowych

Funkcja pętli zwrotnej (loopback) pozwala na połączenie dwóch kanałów audio z komputera z sygnałami wejściowymi i wysłanie takiego miksu do oprogramowania transmisyjnego lub komunikacyjnego

Sygnały z wejść i z komputera mogą być ustawione jako stereo lub mono

Suwak pozwala na dostosowanie głośności transmisji

Przełączalny tryb automatycznego oszczędzania energii w celu zredukowania poboru prądu z laptopa/tabletu przy zastosowaniu mobilnym

Funkcja automatycznej aktualizacji oprogramowania i sterowników (nowe aktualizacje można instalować za naciśnięciem jednego przycisku)

W zestawie Cubase LE i Cubasis LE3, IK Multimedia SampleTank 4 SE i Antares Auto-Tune Unlimited (darmowa 3-miesięczna subskrypcja)

Kompatybilny z najważniejszymi programami DAW (Pro Tools, Live, Cubase, Studio One, GarageBand)

Nowa funkcja w oprogramowaniu układowym v1.10

Funkcja pętli zwrotnej umożliwia teraz miksowanie wszystkich czterech kanałów wejściowych z sygnałem stereo z komputera

Obsługiwane systemy operacyjne

Windows

Windows 11 Windows 10 (November 2021, version 21H2) Windows 10 (October 2020, version 20H2) Windows 10 (May 2020, version 2004) Windows 10 (November 2019, version 1909) Windows 10 (May 2019, version 1903) Windows 8.1 Windows 7

Mac

macOS Big Sur (11.0) macOS Catalina (10.15) macOS Mojave (10.14) macOS High Sierra (10.13)

iOS

iOS 14 / iPadOS 14 iOS 13 / iPadOS 13 iOS 12 iOS 11

Dane techniczne

Rozdzielczość audio

Częstotliwości próbkowania

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Rozdzielczość Bitowa

24 bit

Wejścia analogowe

  Wejścia mikrofonowe (symetryczne)

XLR-3-31 equivalent

(1: GND, 2: HOT, 3: COLD)

  Impedancja wejściowa

2,2 kΩ

  Znamionowy poziom wejściowy

–7 dBu (0,346 Vrms)

  Maksymalny poziom wejściowy

+9 dBu (2,183 Vrms)

  Zakres czułości

56 dB

Wejścia instrumentalne (niesymetryczne, przełącznik MIC/LINE INST w położeniu INST)

6,3-mm standardowy jack TS stereo

(Tip: HOT, Sleeve: GND)

  Impedancja wejściowa

≥1 MΩ

  Znamionowy poziom wejściowy

–6 dBV (0,501 Vrms)

  Maksymalny poziom wejściowy

+10 dBV (3,162 Vrms)

  Zakres czułości

56 dB

Wejścia liniowe (symetryczne, przełącznik MIC/LINE INST w położeniu MIC/LINE)

Standardowy jack stereo TRS 6,3-mm

(Tip: HOT, Ring: COLD, Sleeve: GND)

  Impedancja wejściowa

10 kΩ

  Znamionowy poziom wejściowy

+4 dBu (1,228 Vrms)

  Maksymalny poziom wejściowy

+20 dBu (7,75 Vrms)

  Zakres czułości

56 dB

Wyjścia analogowe

Wyjścia liniowe (symetryczne)

6,3-mm standard jack stereo TRS (Tip: HOT, Ring: COLD, Sleeve: GND)

  Impedancja wyjściowa

210 Ω

  Znamionowy poziom wyjściowy

+4 dBu (1,228 Vrms)

  Maksymalny poziom wyjściowy

+20 dBu (7,746 Vrms)

Wyjście słuchawkowe (PHONES)

Standardowy jack stereo 6,3-mm

  Maksymalna moc wyjściowa

45 mW + 45 mW lub więcej (THD+N 0,1% lub mniej, przy 32 Ω obciążenia)

  Impedancja wyjściowa

51,5 Ω

  Impedancja obciążenia

16–600 Ω

Wejścia/wyjścia sterujące

Złącze MIDI IN

5-pin DIN

  Format

Standard MIDI

Złącze MIDI OUT

5-pin DIN

  Format

Standard MIDI

USB

4-pin USB, typ C

  Szybkość transferu

USB 2.0 High Speed (480 MBit/s)

Wydajność audio

Równoważny szum wejściowy (EIN) przedwzmacniacza mikrofonowego

≤−128 Ω (150 Ω, pokrętło GAIN w pozycji maximum)

Odpowiedź częstotliwościowa, wejście MIC/LINE

  44,1 kHz, 48 kHz

20 Hz – 20 kHz, +0 dB / −0,4 dB (JEITA)

  88,2 kHz, 96 kHz

20 Hz – 40 kHz, +0 dB / −0,4 dB (JEITA)

Odpowiedź częstotliwościowa, wyjścia liniowego

  44,1 kHz, 48 kHz

20 Hz – 20 kHz, +0,2 dB / −0,1 dB (JEITA)

  88,2 kHz, 96 kHz

20 Hz – 40 kHz, +0,2 dB / −0,4 dB (JEITA)

Stosunek sygnał/szum

110 dB (wejście MIC, pokrętło GAIN na minimum, 20-kHz SPCL LPF, A-ważone)

108 dB (wejście LINE, pokrętło GAIN na minimum, 20-kHz SPCL LPF, A-ważone)

110 dB (wyjście LINE, pokrętło LINE OUT na maximum, 20-kHz SPCL LPF, A-ważone)

Zniekształcenia (THD + N)

0,0013 % (MIC IN, sinusoida 1 kHz, wejście −5 dBFS, pokrętło GAIN na minimum, 20 kHz SPCL LPF)

0,0011 % (LINE IN, sinusoida 1 kHz, wejście −5 dBFS, pokrętło GAIN na minimum, 20 kHz SPCL LPF)

0,0012 % (LINE OUT, sinusoida 1 kHz, wejście −4 dBFS, pokrętło LINE OUT na maximum, 20 kHz SPCL LPF)

Tłumienie przesłuchów

≥95 dB (wejście MIC/LINE do wyjścia LINE, sinusoida 1 kHz, pokrętło GAIN na minimum)

Zasilanie i inne specyfikacje

Zasilanie

  Użycie z komputerem

Zasilanie z szyny USB lub poniższego zasilacza

  Użycie z urządzeniem iOS

Dedykowany zasilacz (Tascam PS-P1220E, DC 12 V)

Pobór mocy

2,25 W

Wymiary (SZ. × WYS. × GŁ., wraz z elementami wystającymi)

296 mm × 65 mm × 160 mm

Waga

1,6 kg

Zakres temperatur pracy

5–35 °C
